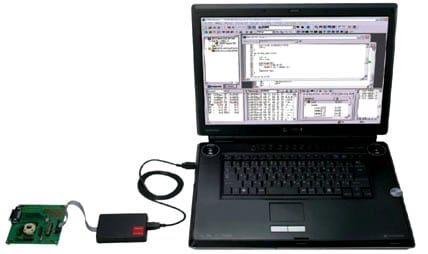

TX19A/H1シリーズ 開発システム

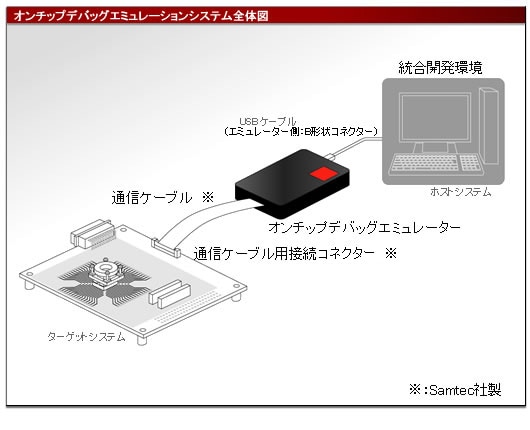

オンチップデバッグエミュレーションシステムを接続するターゲットシステムには、以下の信号配置表等をご参照の上、通信ケーブル接続用コネクター（Samtec社製FTSHシリーズ20芯コネクター）を配置／実装してください。
通信ケーブル接続用コネクターはあらかじめエミュレーターに１個付属されていますが、付属のコネクター以外にもSamtec社から販売される同一シリーズ（FTSHシリーズ）のコネクターをお使いいただけます。
FTSH-110-01-[*]-[*][*]-[*][*]
品番の [*] 部分はコネクターのオプションを示します。ご購入の際は、ご使用状況に合わせてオプションをお選びください。製品の詳細についてはSamtec社のウェブサイトをご参照ください。

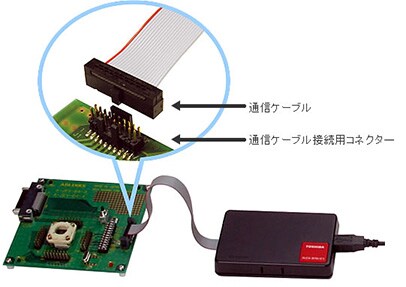

製品付属の通信ケーブル接続用コネクター

通信ケーブル接続用コネクターの配置に関する留意点

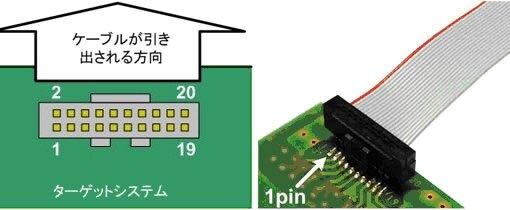

エミュレーターを接続した際に、ケーブルが引き出される方向とコネクター端子No.の位置関係は、以下の図の様になります。基板設計の際には、通信ケーブル接続時の他部品への干渉を考慮して設計してください。
コネクターの寸法については、Samtec社のウェブサイトをご参照ください。

信号配線上の留意事項

• MCUとコネクター間の配線は10cm以内で接続してください。特に、TDI, TDO, TMS, TCK は同長配線にしてください。これらの信号線の長さが10cm以上、または各信号線の長さが極端に異なると、正常に通信できないことがあります。
• MCUとコネクター間のすべてのVCC/GNDの配線は、最短距離（5cm以内。長くても10cm以内）で接続してください。VCC/GNDの配線が長くなると、正常に通信できないことがあります。

• 動作電圧/動作周波数に関してはデバイスの動作保証範囲内全て利用可能です。
• エミュレーターからターゲットシステムへ電源およびクロックを供給することはできません。

• デバッグ対象ターゲットシステムへオンチップデバッグエミュレーターを接続する場合、通信用端子がエミュレーターに占有されるため、兼用の機能として使用することはできません。

• エミュレーターとホストシステムはUSBで接続します。(USB2.0　High-speed)
• 新規にエミュレーターとホストシステムを接続する場合は、USBドライバーのインストールが必要です。

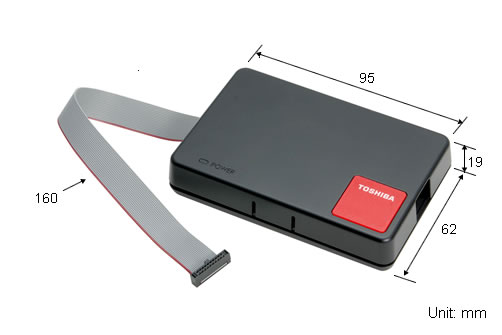

通信ケーブルは、エミュレーターまたはFLASHライターとターゲットシステムを接続する際に使用します。通信ケーブルはあらかじめエミュレーターまたはFLASHライター本体に接続されています。
通信ケーブルはSamtec社の製品です。製品の詳細についてはSamtec社のウェブサイトをご参照ください。

なお、当社推奨品につきましては下記の各社からもお買い求めいただけます。
