産業用機器の電源ラインの効率化に貢献する60V、100V耐圧小型・高許容損失MOSFET

産業用機器の電源ラインの効率化に貢献する60V、100V耐圧小型・高許容損失MOSFET

当社は、産業用機器の電源ラインに適した小型MOSFETとして、48V電源ライン向けに100V耐圧3品種と、24V電源ライン向けに60V耐圧6品種の合計9品種を製品化し、ラインアップを拡充しました。

近年、産業用機器の電源ラインでは、消費電力削減を目的として、従来の12V/24V系統から48V系統への移行が進んでいます。48Vラインでは、突入電流やサージによって電圧が60〜80Vを超える場合があるため、100V耐圧のMOSFETが必要となります。さらに、電源電圧の高圧化と並行して、高効率・低損失・小型化も求められています。こうした市場動向を踏まえ、当社では48Vライン対応製品に加え、現在主流の24V製品の開発を進め、製品ラインアップを拡充しました。

48V電源ライン向け製品としては、ドレイン・ソース間電圧100V、オン抵抗198mΩのNチャネルMOSFET: 「SSM3K387R」、「SSM6K387R」、「SSM6K387NU」の3品種をラインアップしています。

また、24V電源ライン向け製品としては、ドレイン・ソース間電圧60V、オン抵抗99mΩのNチャネルMOSFET: 「SSM3K388R」、「SSM6K388R」、「SSM6K388NU」と、ドレイン・ソース間電圧60V、オン抵抗200mΩのNチャネルMOSFET: 「SSM3K389R」、「SSM6K389R」、「SSM6K389NU」の6品種をラインアップしています。

これらの新製品は、汎用性が高いSOT-23F、高許容損失で放熱性に優れるTSOP6F、2.0×2.0mm (typ.) サイズで省スペース化に貢献するUDFN6B、といったパッケージを採用しています。さらに、3種とも小型パッケージでありながら、低いオン抵抗であり、機器の低消費電力化に貢献します。

当社は今後も、多様な機器向けに製品開発を行い、高効率・低損失・小型化に対応したMOSFET製品ラインアップの拡充を行います。

新製品の主な特長

  1. 電源用途に合わせた幅広いラインアップ展開
  2. 3種類の小型・高放熱パッケージ製品

特長の解説

1. 電源用途に合わせた幅広いラインアップ展開

24V電源ラインに適した60V電圧と、48V電源ラインに適した100V電圧に対応した製品ラインアップを拡充しました。

品番 パッケージ VDSS
(V)		 ID
(A)		 RDS(ON) (ｍΩ)
VGS=4.5V
Max
SSM6K809R[注1] TSOP6F 60 6.0 51
SSM3K341R[注1] SOT-23F
SSM6K341NU[注1] UDFN6B
SSM6K388R TSOP6F 60 2.0 99
SSM3K388R SOT-23F
SSM6K388NU UDFN6B
SSM6K389R TSOP6F 60 2.0 200
SSM3K389R SOT-23F
SSM6K389NU UDFN6B
SSM6K810R[注1] SOT-23F 100 3.5 92
SSM3K361TU[注1] SOT-323F
SSM6K361NU[注1] UDFN6B
SSM6K387R TSOP6F 100 2.0 198
SSM3K387R SOT-23F
SSM6K387NU UDFN6B

[注1] 既存製品

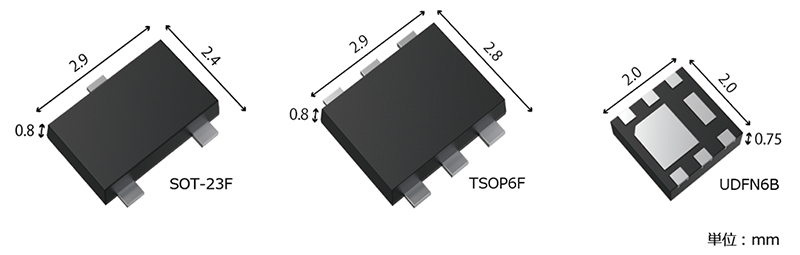

2. 3種類の小型・高放熱パッケージ製品

3種類の小型・高放熱パッケージ製品

本製品シリーズは、それぞれ下記の特性を持ったパッケージを採用しています。

  • 汎用性と実装性に優れたSOT-23Fパッケージ (PD=1W)、
  • 高許容損失で放熱性に優れるTSOP6Fパッケージ (PD=1.5W)、
  • 極小サイズで省スペース化に貢献するUDFN6Bパッケージ (PD=1.25W)


3種とも小型パッケージで、省スペース化が可能なため機器の小型化に貢献します。また、低オン抵抗により、機器の低消費電力化にも貢献します。

アプリケーション

  • 産業用機器
    プログラマブルロジックコントローラー (PLC)、汎用インバーター/サーボ、サーバー
  • 民生用機器
    家庭用電化製品 (LED照明、家庭用ロボット、給湯器、浄水器など)

新製品の主な仕様

品番 パッケージ 絶対最大定格 電気的特性 在庫検索
＆
Web少量購入
名称 サイズ (mm) ドレイン・ソース
間電圧 VDSS (V)		 ゲート・ソース
間電圧 VGSS (V)		 ドレイン電流
(DC)
 ID(A)		 ドレイン・ソース間
オン抵抗
RDS(ON)
(mΩ)		 入力容量
Ciss
(pF)
VGS=4.5V
Max Typ.
SSM3K387R SOT-23F 2.9×2.4 100 ±20 2.0 198 242 Buy Online
SSM6K387NU UDFN6B 2.0×2.0 100 ±20 2.0 198 242 Buy Online
SSM6K387R TSOP6F 2.9×2.8 100 ±20 2.0 198 242 Buy Online
SSM3K388R SOT-23F 2.9×2.4 60 ±20 2.0 99 315 Buy Online
SSM6K388NU UDFN6B 2.0×2.0 60 ±20 2.0 99 315 Buy Online
SSM6K388R TSOP6F 2.9×2.8 60 ±20 2.0 99 315 Buy Online
SSM3K389R SOT-23F 2.9×2.4 60 ±20 2.0 200 156 Buy Online
SSM6K389NU UDFN6B 2.0×2.0 60 ±20 2.0 200 156 Buy Online
SSM6K389R TSOP6F 2.9×2.8 60 ±20 2.0 200 156 Buy Online
