非絶縁型降圧DC-DCコンバーター

多彩なDC電源出力、負荷、基板実装面積などのバリエーションに対応した非絶縁降圧DC-DC電源のリファレンスデザインです。各種回路の設計ポイントの解説、設計データ、使用方法などを提供します。

これは、非絶縁型降圧DC-DCコンバーターの製品写真です。

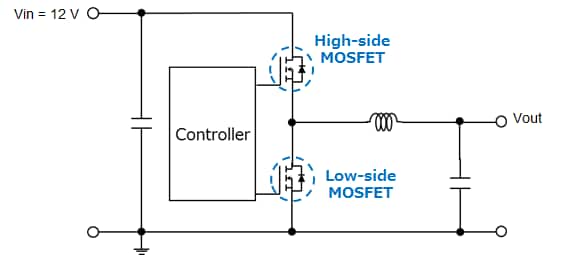

これは、非絶縁型降圧DC-DCコンバーターの簡易ブロック図です。

特長

  • 同期整流方式を採用した非絶縁型降圧DC-DCコンバーター
  • 出力電圧、出力電流が異なる8種類の電源回路
  • 各電源条件に3つの回路バリエーション

概要

入力電圧 DC 12 V
出力電圧/電流 5V/5A、5V/8A、5V/12A、3.3V/10A、3.3V/13.3A、3.3V/18.2A、1.5V/10A、1.05V/10A
最適化 各設計は、50％負荷時の効率、100％負荷時の効率、および小型部品実装面積に最適化されています
設計バリエーション 24

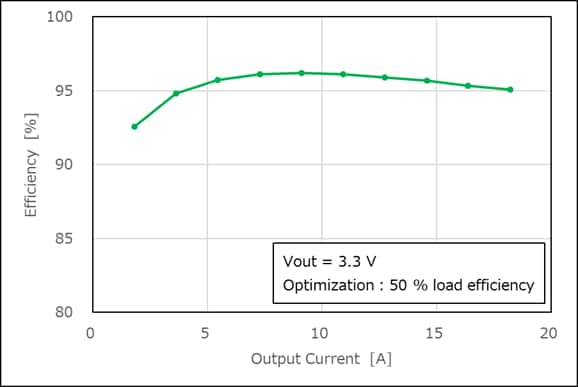

これは、非絶縁型降圧DC-DCコンバーターの効率カーブです。
効率カーブ

デザインドキュメント

回路の動作概要、設計ポイントの解説など、設計者向けの資料を提供。各タブをクリックして、回路設計・検討にお役立てください。

デザインデータ

EDAツールに読み込んで使用する回路データ、PCBレイアウトデータ、PCB製造に使用するデータを提供。複数のツールベンダーの形式を用意しています。お使いのツールで自由に編集加工可能です。

使用東芝製品

品番 製品 搭載部位・数量 特徴
パワーMOSFET (N-ch 1素子 VDSS≤30V) ハイサイド N-ch MOSFET, 30 V, 0.0032 Ω@10V, SOP Advance, U-MOSⅧ-H
パワーMOSFET (N-ch 1素子 VDSS≤30V) ハイサイド N-ch MOSFET, 30 V, 0.004 Ω@10V, SOP Advance, U-MOSⅧ-H
パワーMOSFET (N-ch 1素子 VDSS≤30V) ハイサイド/ローサイド N-ch MOSFET, 30 V, 0.0089 Ω@10V, SOP Advance, U-MOSⅧ-H
パワーMOSFET (N-ch 1素子 VDSS≤30V) ハイサイド/ローサイド N-ch MOSFET, 30 V, 0.011 Ω@10V, SOP Advance, U-MOSⅧ-H
パワーMOSFET (N-ch 1素子 VDSS≤30V) ハイサイド N-ch MOSFET, 30 V, 0.0043 Ω@10V, TSON Advance, U-MOSⅧ-H
パワーMOSFET (N-ch 1素子 VDSS≤30V) ハイサイド/ローサイド N-ch MOSFET, 30 V, 0.0089 Ω@10V, TSON Advance, U-MOSⅧ-H
パワーMOSFET (N-ch 1素子 VDSS≤30V) ハイサイド N-ch MOSFET, 30 V, 0.011 Ω@10V, TSON Advance, U-MOSⅧ-H
パワーMOSFET (N-ch 1素子 VDSS≤30V) ローサイド N-ch MOSFET, 30 V, 0.00065 Ω@10V, SOP Advance(N), U-MOSⅨ-H
パワーMOSFET (N-ch 1素子 VDSS≤30V) ローサイド N-ch MOSFET, 30 V, 0.00092 Ω@10V, SOP Advance(N), U-MOSⅨ-H
パワーMOSFET (N-ch 1素子 VDSS≤30V) ローサイド N-ch MOSFET, 30 V, 0.002 Ω@10V, SOP Advance, U-MOSⅨ-H
パワーMOSFET (N-ch 1素子 VDSS≤30V) ローサイド N-ch MOSFET, 30 V, 0.0029 Ω@10V, SOP Advance, U-MOSⅨ-H
パワーMOSFET (N-ch 1素子 VDSS≤30V) ローサイド N-ch MOSFET, 30 V, 0.0048 Ω@10V, SOP Advance, U-MOSⅨ-H
パワーMOSFET (N-ch 1素子 VDSS≤30V) ローサイド N-ch MOSFET, 30 V, 0.0016 Ω@10V, TSON Advance, U-MOSⅨ-H
パワーMOSFET (N-ch 1素子 VDSS≤30V) ローサイド N-ch MOSFET, 30 V, 0.0029 Ω@10V, TSON Advance, U-MOSⅨ-H
パワーMOSFET (N-ch 1素子 VDSS≤30V) ローサイド N-ch MOSFET, 30 V, 0.0052 Ω@10V, TSON Advance, U-MOSⅨ-H
