IH調理器用インバーター回路

電圧共振ソフトスイッチングによるIH調理器用インバーター回路のリファレンスデザインです。各種回路の設計ポイントの解説、設計データ、使用方法などを提供します。

これは、IH調理器用インバーター回路の画像です。

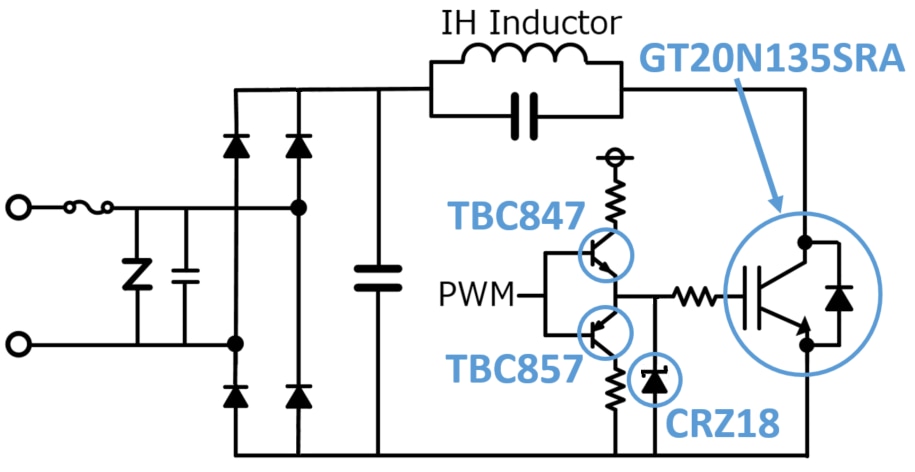

TBC847 TBC857 CRZ18 GT20N135SRA

クリックで詳細製品情報表示

特長

  • 最大出力:2000 W
  • 外形サイズ:205 mm x 110 mm
  • 最適なIGBT搭載により低EMIを実現

概要

入力電圧 AC 200 ~ 240 V
出力電力 100 ~ 2000 W
回路構成 IGBTの電圧共振ソフトスイッチング

デザインドキュメント

デザインドキュメントには以下のドキュメントが含まれます。

デザインデータ

デザインデータには以下のドキュメントが含まれます。

※1:実際の基板はCR5000BDにて設計しています。 CR5000BDのデータを変換し他のツール用データを作成しています。

※2:CR5000BD上でデータ出力しています。

使用東芝製品

品番 製品 搭載部位・数量 特徴
ソフトスイッチング用IGBT メインスイッチ・1 1350 V/40 A IGBT, Built-in Diodes, TO-247
