過熱監視IC ThermoflaggerTM 応用回路 (TCTH021AE / プッシュプル出力タイプ)

PTCサーミスターと組み合わせて機器内の複数箇所で過熱を検出できる過熱監視IC ThermoflaggerTM 応用回路 (TCTH021AE / プッシュプル出力タイプ)。過熱検出回路その他応用回路の設計ポイントの解説、設計データ、使用方法などを提供。

基板写真(例)
TCTH021AE TCTH021AE SSM3K35MFV SSM3K35MFV SSM3J35AMFV SSM3J35AMFV

クリックで詳細製品情報表示

特長

  • 簡単な過熱検出ソリューション
  • 外形サイズ:85 mm x 54 mm
  • 複数のPTCサーミスターと組み合わせ可能

概要

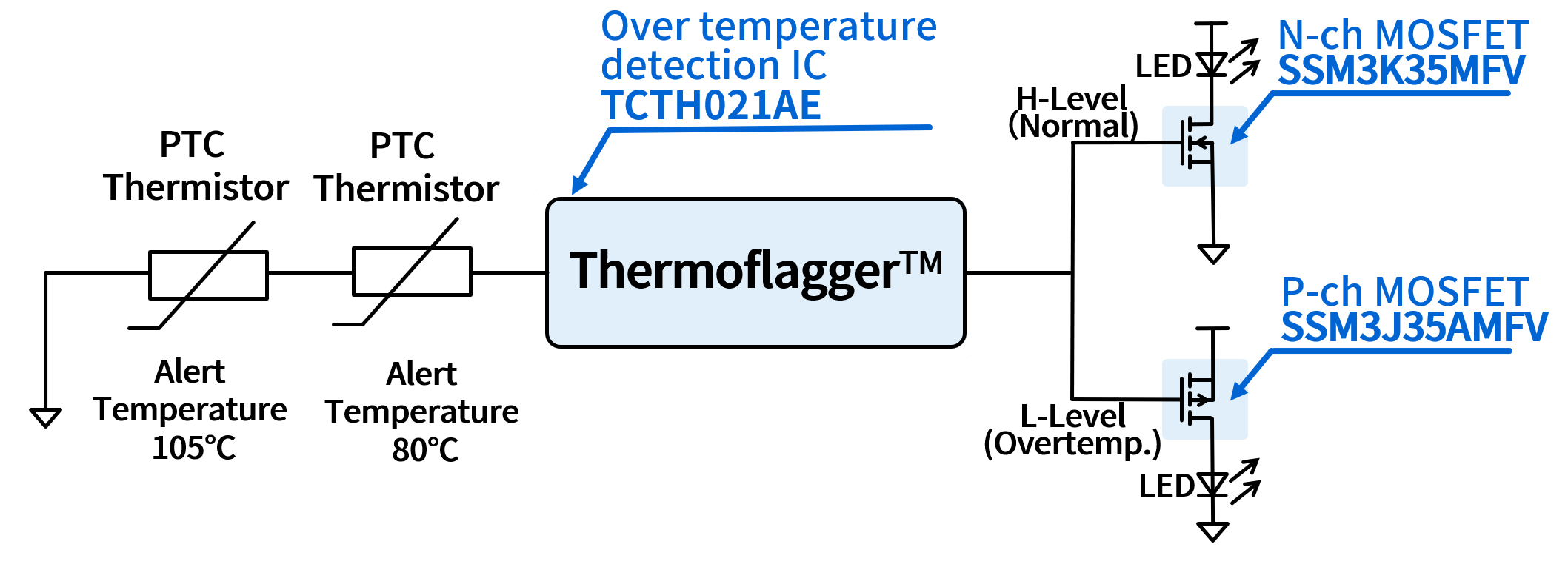

回路構成 過熱監視IC ThermoflaggerTM 応用回路
回路 過熱検知回路、光検知回路、圧力検知回路

デザインドキュメント

回路の動作概要、設計ポイントの解説など、設計者向けの資料を提供。各タブをクリックして、回路設計・検討にお役立てください。

デザインデータ

EDAツールに読み込んで使用する回路データ、PCBレイアウトデータ、PCB製造に使用するデータを提供。複数のツールベンダーの形式を用意しています。お使いのツールで自由に編集加工可能です。

※1:実際の基板はCR5000BDにて設計しています。 CR5000BDのデータを変換し他のツール用データを作成しています。

※2:CR5000BD上でデータ出力しています。

使用東芝製品

品番 製品 搭載部位・数量 特徴
過熱監視IC 検出IC・1 10 μA, Push-pull, 過熱監視IC
小信号MOSFET ローサイドスイッチ・1 N-ch MOSFET, 20 V, 0.18 A, 3.0 Ω@4V, SOT-723(VESM)
小信号MOSFET ハイサイドスイッチ・1 P-ch MOSFET, -20 V, -0.25 A, 1.4 Ω@4.5V, SOT-723(VESM)

関連ドキュメント

搭載製品のアプリケーションノートなど、類似回路の設計・検討に役立つ資料を提供。各タブをクリックして活用ください。

関連リファレンスデザイン

アプリケーション

タブレットデバイス
タブレットデバイスの設計では、低消費電力化や小型化などが重要です。ここでは回路構成例などとともに、電源管理部、各種センサー信号入力部、表示部、過熱監視部などに適した幅広い半導体製品の情報を提供しています。
サーバー
サーバーの設計では、低消費電力化や小型化などが重要です。ここでは回路構成例などとともに、電源部、モーター駆動部、過熱監視部などに適した幅広い半導体製品の情報を提供しています。
ソリッドステートドライブ
ソリッドステートドライブ (SSD) の設計では、低消費電力化や小型化などが重要です。ここでは回路構成例などとともに、電源・電源管理部、サージ・ESD保護回路部、過熱監視部などに適した幅広い半導体製品の情報を提供しています。
