過熱監視IC Thermoflagger™ 応用回路 (TCTH021BE / オープンドレイン出力タイプ)

PTCサーミスターと組み合わせて機器内の複数箇所で過熱を検出できる過熱監視IC Thermoflagger™ 応用回路 (TCTH021BE / オープンドレイン出力タイプ)。過熱検出回路の設計ポイントの解説、設計データ、使用方法などを提供。

基板写真(例)
TCTH021BE TCTH021BE SSM3K35MFV SSM3K35MFV SSM3J35AMFV SSM3J35AMFV

クリックで詳細製品情報表示

特長

  • 簡単な過熱検出ソリューション
  • 外形サイズ：85 mm x 54 mm
  • 複数のPTCサーミスターと組み合わせ可能

概要

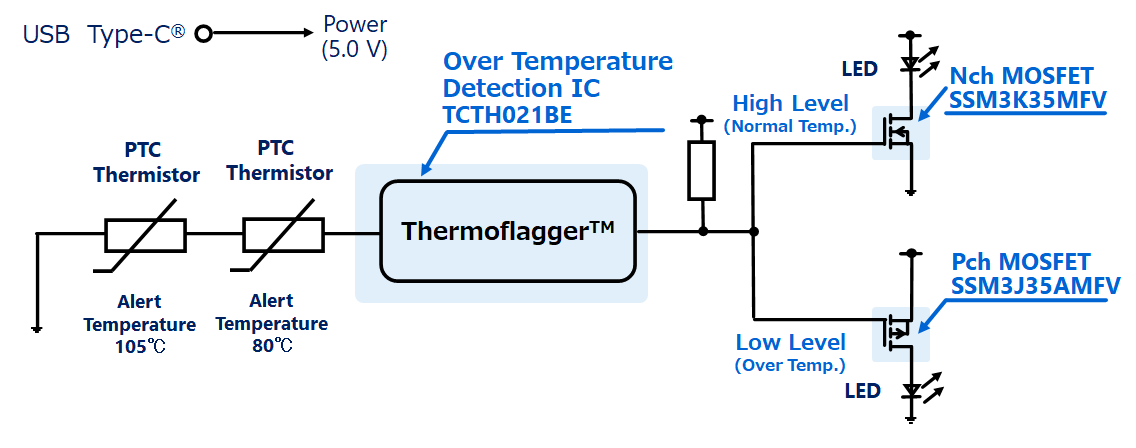

回路構成 過熱監視IC Thermoflagger™ 応用回路
回路 PTCサーミスター回路

デザインドキュメント

回路の動作概要、設計ポイントの解説など、設計者向けの資料を提供。各タブをクリックして、回路設計・検討にお役立てください。

デザインデータ

EDAツールに読み込んで使用する回路データ、PCBレイアウトデータ、PCB製造に使用するデータを提供。複数のツールベンダーの形式を用意しています。お使いのツールで自由に編集加工可能です。

使用東芝製品

品番 製品 搭載部位・数量 特徴
過熱監視IC 検出IC・1 10 μA, Open-drain, 過熱監視IC
小信号MOSFET ローサイドスイッチ・1 N-ch MOSFET, 20 V, 0.18 A, 3.0 Ω@4V, SOT-723(VESM)
小信号MOSFET ハイサイドスイッチ・1 P-ch MOSFET, -20 V, -0.25 A, 1.4 Ω@4.5V, SOT-723(VESM)

関連ドキュメント

搭載製品のアプリケーションノートなど、類似回路の設計・検討に役立つ資料を提供。各タブをクリックして活用ください。

関連リファレンスデザイン

過熱監視IC Thermoflagger™ 応用回路 (TCTH021AE / プッシュプル出力タイプ)
