サーバー用1.1kW ITTF(Interleaved Two Transistor Forward)方式AC-DCコンバーター

本デザインは、入力AC 90～264VからDC 12Vを生成し、最大1.1kWを出力するサーバー向けのAC-DCコンバーターです。出力ORing回路を搭載しており冗長運転が可能です。また、基板実装時の高さを考慮した部品を選定しており、1Uサイズ電源に応用可能です。
回路各部の設計ポイント・使用方法・各部調整方法の解説や、回路図や基板パターンの設計情報を提供しており、皆様の設計にお役立ていただけます。

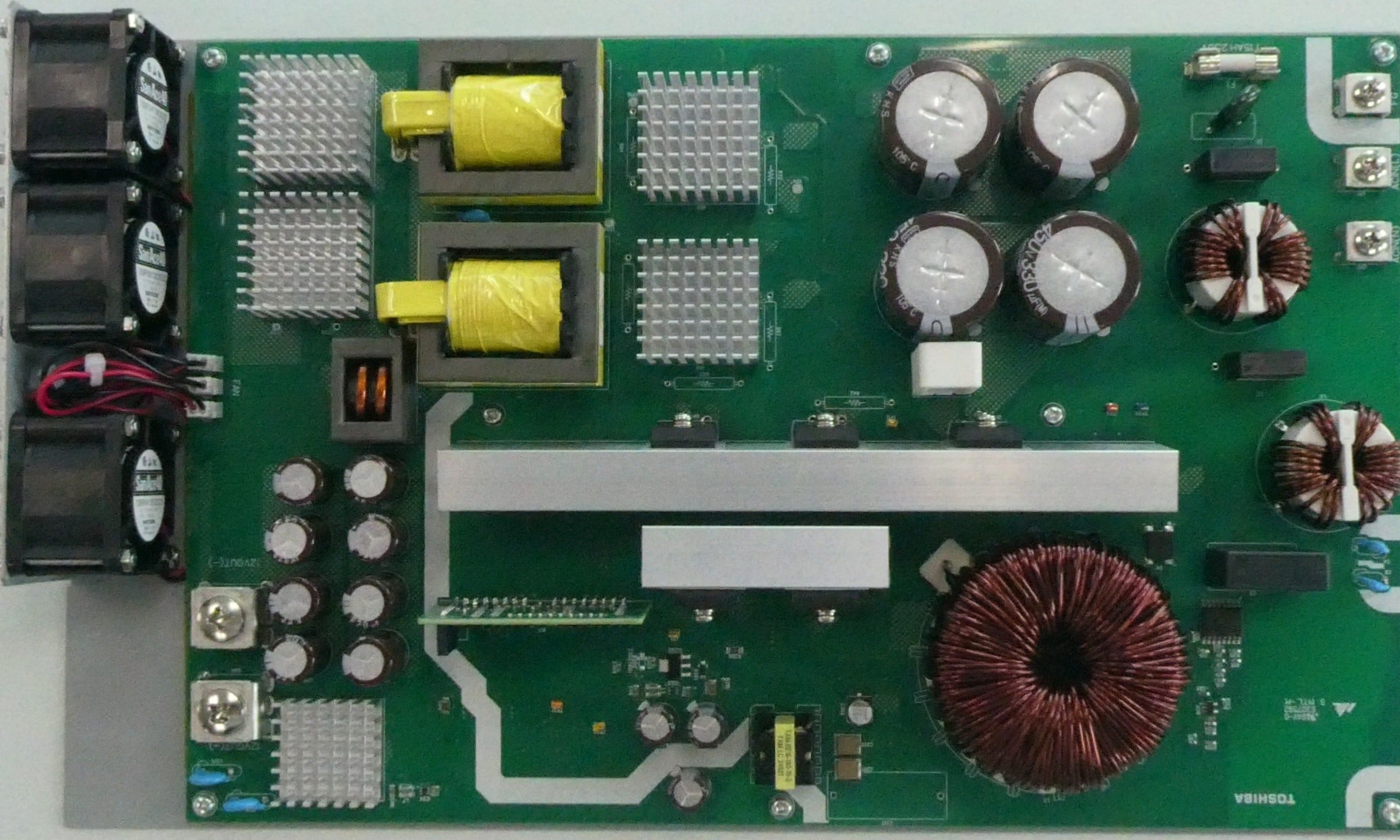

外観
TK165V60Z1 TK165V60Z1 TK165V60Z1 TK165V60Z1 TK165V60Z1 TW107Z65C TW107Z65C TW107Z65C TK024N60Z1 TK024N60Z1 TK024N60Z1 TPH1R306PL TPH1R306PL TPH1R306PL TPH1R204PL TPH1R204PL TPHR6503PL TPHR6503PL DCL541A01

クリックで詳細製品情報表示

特長

  • 80 PLUS Platinum級の高効率 (Vin = 230V時) を1Uサイズで実現
  • 変換効率：93.1% (Vin = 230V、100%負荷)
  • 外形サイズ：315mm x 205mm x 43mm (基板下部の金属板を含む)
  • 最新世代パワーMOSFET、デジタルアイソレーターをトータルで提案

概要

入力電圧 AC 90 ～ 264V
出力電圧 DC 12V
出力電力 1.1kW

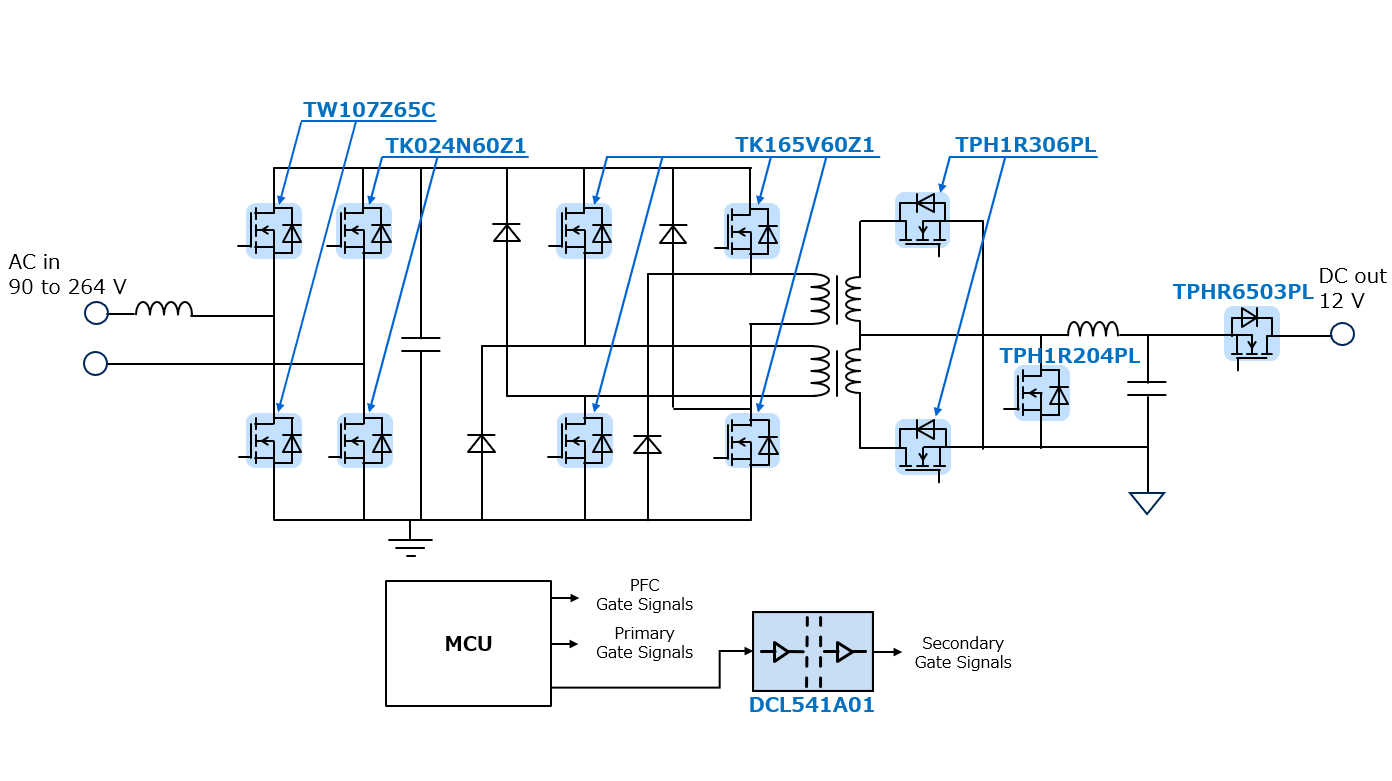

回路構成 トーテムポールPFC+ITTF+出力ORing回路

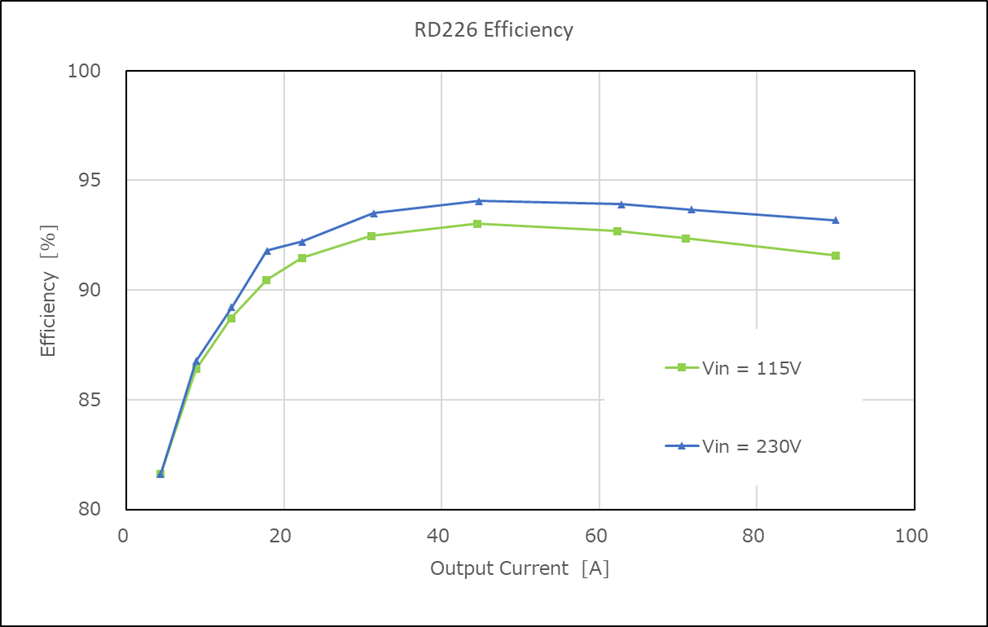

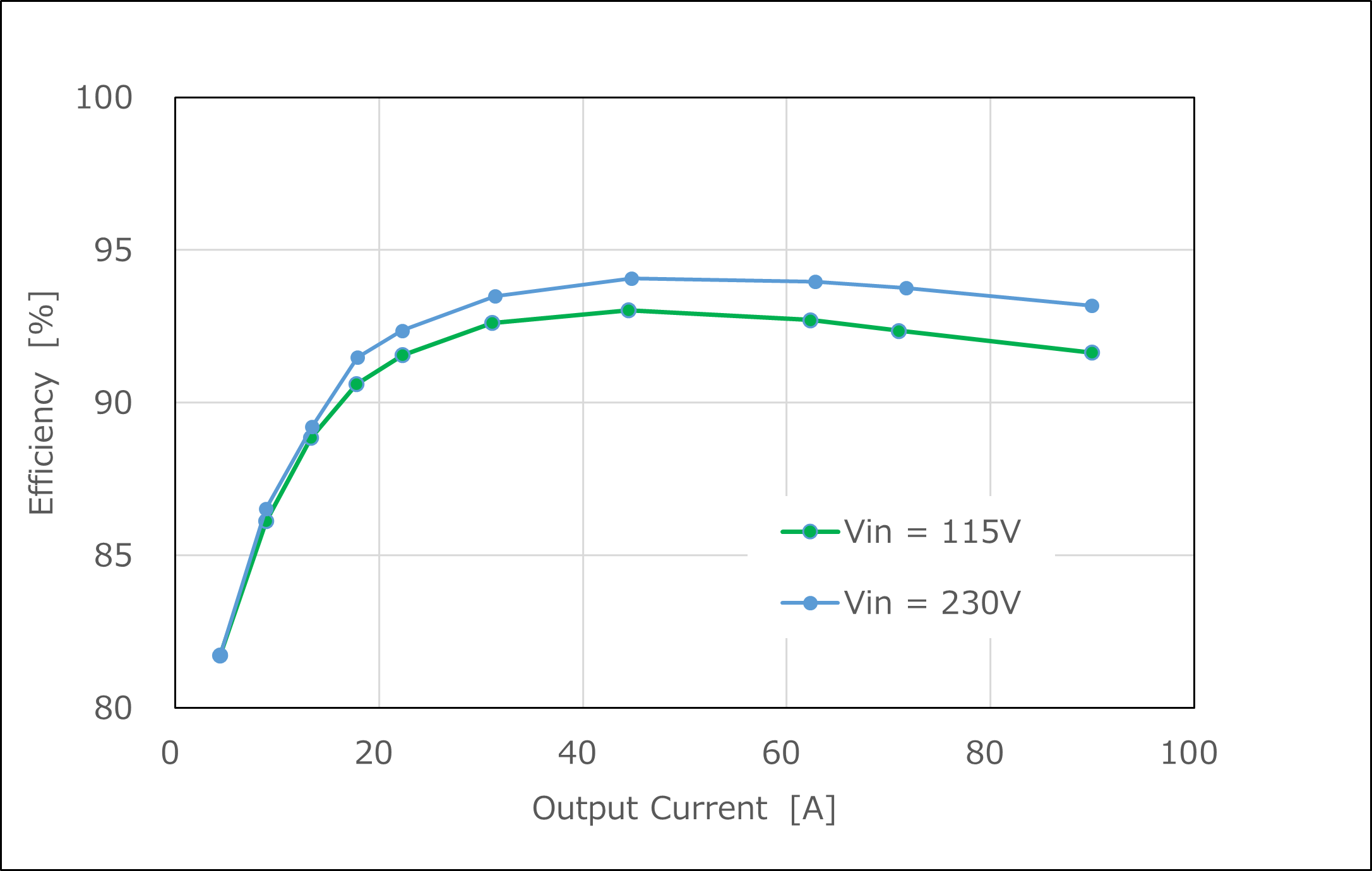

効率カーブ

デザインドキュメント

回路の動作概要、設計ポイントの解説など、設計者向けの資料を提供。各タブをクリックして、回路設計・検討にお役立てください。

デザインデータ

EDAツールに読み込んで使用する回路データ、PCBレイアウトデータ、PCB製造に使用するデータを提供。複数のツールベンダーの形式を用意しています。お使いのツールで自由に編集加工可能です。

使用東芝製品

品番 製品 搭載部位・数量 特徴
パワー SiC MOSFET PFC回路・2 N-ch SiC MOSFET, 650 V, 0.107 Ω(typ.)@18 V, TO-247-4L(X), 3rd Gen.
パワーMOSFET (N-ch 500V<VDSS≤700V) PCF回路・3 N-ch MOSFET, 600 V, 0.024 Ω@10V, TO-247, DTMOSⅥ
パワーMOSFET (N-ch 500V<VDSS≤700V) ITTF回路・4 N-ch MOSFET, 600 V, 0.165 Ω@10V, DFN 8 x 8, DTMOSⅥ
パワーMOSFET (N-ch 1素子 30V<VDSS≤60V) ITTF回路・2 N-ch MOSFET, 40 V, 0.00124 Ω@10V, SOP Advance, U-MOSⅨ-H
パワーMOSFET (N-ch 1素子 30V<VDSS≤60V) ITTF回路・4 N-ch MOSFET, 60 V, 0.00134 Ω@10V, SOP Advance, U-MOSⅨ-H
パワーMOSFET (N-ch 1素子 VDSS≤30V) ORing回路・3 N-ch MOSFET, 30 V, 0.00065 Ω@10V, SOP Advance, U-MOSⅨ-H
スタンダードデジタルアイソレーター 1次側-2次側間制御信号伝達・1 HIGH SPEED QUAD CHANNEL DIGITAL ISOLATORS, High-speed, 150 Mbps, 5000 Vrms, 16pin SOIC Wide body
