TLP2767

フォトカプラー(IC出力)

  • 関連リファレンスデザイン(3)

データシート

TLP2767 データシート/日本語[2016年04月]PDF: 935KB

データシート

TLP2767 データシート/英語[2016年04月]PDF: 763KB

シミュレーションモデル

PSpiceモデル[2019年01月]ZIP: 5KB

信頼性情報

信頼性データ[2023年09月]PDF: 268KB

環境関連情報

欧州RoHS指令(2011/65/EU)に関する証明書[2024年12月]PDF: 122KB

環境関連情報

REACH SVHCに関する証明書[2024年12月]PDF: 104KB

アプリケーションノート

高速通信用フォトカプラーを用いたPLC24Vデジタル入力モジュールの設計[2021年03月]PDF: 3072KB

アプリケーションノート

フォトカプラーの安全規格[2021年03月]PDF: 1086KB

アプリケーションノート

通信用ICカプラーの基本特性と応用設計[2019年11月]PDF: 2153KB

アプリケーションノート

フォトカプラ/フォトリレー 用語説明[2018年03月]PDF: 691KB

カタログ

セレクションガイド アイソレーター&ソリッドステートリレー 2024Rev2.0[2024年08月]PDF: 14710KB

カタログ

フォトカプラ・フォトリレー[2020年04月]PDF: 3498KB

データシート

TLP2767 データシート/日本語[2016年04月]PDF: 935KB

データシート

TLP2767 データシート/英語[2016年04月]PDF: 763KB

アプリケーションノート

高速通信用フォトカプラーを用いたPLC24Vデジタル入力モジュールの設計[2021年03月]PDF: 3072KB

アプリケーションノート

フォトカプラーの安全規格[2021年03月]PDF: 1086KB

アプリケーションノート

通信用ICカプラーの基本特性と応用設計[2019年11月]PDF: 2153KB

アプリケーションノート

フォトカプラ/フォトリレー 用語説明[2018年03月]PDF: 691KB

シミュレーションモデル

PSpiceモデル[2019年01月]ZIP: 5KB

信頼性情報

信頼性データ[2023年09月]PDF: 268KB

環境関連情報

欧州RoHS指令(2011/65/EU)に関する証明書[2024年12月]PDF: 122KB

環境関連情報

REACH SVHCに関する証明書[2024年12月]PDF: 104KB

カタログ

セレクションガイド アイソレーター&ソリッドステートリレー 2024Rev2.0[2024年08月]PDF: 14710KB

カタログ

フォトカプラ・フォトリレー[2020年04月]PDF: 3498KB

製品概要

特長 2.3mm 薄型パッケージ / 3.3V/5V電源駆動 / 50Mbps 超高速 / 125℃ 高温動作
用途 通信インターフェース用 / FA機器用 / 計測器用
機能 高速
回路数 1
出力方式 トーテムポール(INV)
RoHS Compatible Product(s) (#) 適合品あり
安全規格 認定品　:　UL 1577 / cUL (CSA Component Acceptance Service No. 5A) / EN 60747-5-5 (VDE) / EN IEC 62368-1 (VDE)

*安全規格(UL 1577)のオンライン認証はこちらからご確認ください。
*安全規格(cUL)のオンライン認証はこちらからご確認ください。

パッケージ

東芝パッケージ名 SO6L
外観 SO6L
ピン数 6
実装区分 表面実装
パッケージ寸法
幅×長さ×高さ (mm)		 3.84×10×2.1
パッケージ寸法図 表示
参考パッド寸法図 表示
CADデータ
(シンボル/フットプリント/3Dモデル)		 UltraLibrarian<sup>®</sup>から所望のCADフォーマットでダウンロード (注)

UltraLibrarian®から所望のCADフォーマットでダウンロード (注)

 詳細は東芝パッケージ名のリンク先をご確認ください。

注

Ultra Librarian® はEMA社（EMA Design Automation, Inc.）のCADデータライブラリおよびその登録商標です。

絶対最大定格

項目 記号 値 単位
電源電圧 VCC 6 V
動作温度 Topr -40 to 125 ℃

電気的特性

項目 記号 測定条件 値 単位
伝搬遅延時間バラツキ |tpHL-tpLH| - 8 ns
絶縁耐圧 BVS t=60sec 5000 Vrms
コモンモード過渡耐性 CMH / CML - +/-25 kV/μs
供給電流 (Max) ICC - 2.5 mA
スレッショルド入力電流(H/L) IFHL - 4 mA
伝搬遅延時間(H/L)(Max) tpHL - 20 ns
伝搬遅延時間(H/L)(Typ.) tpHL - 11 ns
伝搬遅延時間(L/H)(Max) tpLH - 20 ns
伝搬遅延時間(L/H)(Typ.) tpLH - 10 ns
伝送レート - - 50 Mbps
電源電圧(推奨動作条件)(Max) VCC - 5.5 V
電源電圧(推奨動作条件)(Min) VCC - 2.7 V
ご購入・サンプル請求のご案内
お取引のある販売店、または、当社特約店、オンラインディストリビューターまでご相談下さい。
オンラインでの少量サンプルのご購入については、以下のボタンから検索が可能です。

ドキュメント

  • チェックボックスが無効化されているドキュメントは、一括ダウンロードの対象外です。

2019年01月

2023年09月

2024年12月

2024年12月

リファレンスデザイン

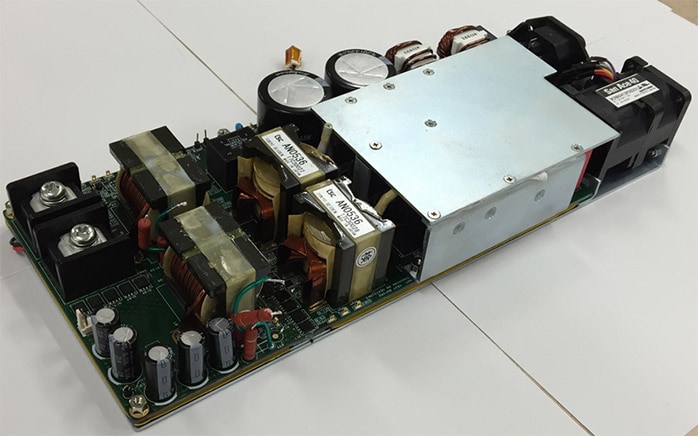

これは、1.6kW, 80Plus Platinum級,高効率 AC-DC サーバ用電源の特長です。
1.6kW, 80Plus Platinum級,高効率 AC-DC サーバー用電源
セミブリッジレスPFC・絶縁型フェイズシフトフルブリッジを用いた1Uサイズの80Plus Platinum級1.6kW電源に関する各種回路の設計ポイントの解説、設計データ、使用方法などを提供します。
詳細
これは、48Vバス電圧対応1.2V/100A出力DC-DCコンバーターの特長です。
48Vバス電圧対応1.2V/100A出力DC-DCコンバーター
48Vバス電圧からダイレクトに1.2Vまで降圧し、100A出力可能な絶縁型DC-DCコンバーターのリファレンスデザインです。ブロック図、基板情報、使用方法などを提供します。
詳細
これは、1.6kW通信機器用48V出力電源の外観写真です。
1.6kW通信機器用48V出力電源
部分ブリッジレスPFC、位相シフト方式DC-DCコンバーターを採用した1Uサイズ・48V出力の通信機器向け1.6kW高効率電源のリファレンスデザインです。各種回路の設計ポイントの解説、設計データ、使用方法などを提供します。
詳細
