SSM3K56MFV

小型・低オン抵抗MOSFET

  • 関連リファレンスデザイン(1)

データシート

SSM3K56MFV データシート/日本語[2014年04月]PDF: 319KB

データシート

SSM3K56MFV データシート/英語[2014年04月]PDF: 197KB

シミュレーションモデル

PSpiceモデル[2013年12月]lib: 3KB

シミュレーションモデル

LTspiceモデル[2019年02月]mod: 21KB

信頼性情報

信頼性データ[2024年09月]PDF: 329KB

環境関連情報

欧州RoHS指令(2011/65/EU)に関する証明書[2024年12月]PDF: 123KB

環境関連情報

REACH SVHCに関する証明書[2024年12月]PDF: 104KB

アプリケーションノート

簡易CFDモデルアプリケーションノート[2022年11月]PDF: 1433KB

アプリケーションノート

小型面実装 MOSFET 使用上の注意点[2022年01月]PDF: 1091KB

カタログ

セレクションガイド MOSFETs 2024 Rev2.0[2024年07月]PDF: 10837KB

カタログ

セレクションガイド 小信号 2024 Rev2.0[2024年07月]PDF: 15538KB

カタログ

ミニカタログ セミパワー&小型低RON MOSFETのご紹介[2024年07月]PDF: 863KB

カタログ

ミニカタログ 小型パッケージMOSFETのご紹介[2024年07月]PDF: 1167KB

カタログ

ミニカタログ　車載、産業向け東芝MOSFETのご紹介[2024年04月]PDF: 1015KB

データシート

SSM3K56MFV データシート/日本語[2014年04月]PDF: 319KB

データシート

SSM3K56MFV データシート/英語[2014年04月]PDF: 197KB

アプリケーションノート

簡易CFDモデルアプリケーションノート[2022年11月]PDF: 1433KB

アプリケーションノート

小型面実装 MOSFET 使用上の注意点[2022年01月]PDF: 1091KB

シミュレーションモデル

PSpiceモデル[2013年12月]lib: 3KB

シミュレーションモデル

LTspiceモデル[2019年02月]mod: 21KB

信頼性情報

信頼性データ[2024年09月]PDF: 329KB

環境関連情報

欧州RoHS指令(2011/65/EU)に関する証明書[2024年12月]PDF: 123KB

環境関連情報

REACH SVHCに関する証明書[2024年12月]PDF: 104KB

カタログ

セレクションガイド MOSFETs 2024 Rev2.0[2024年07月]PDF: 10837KB

カタログ

セレクションガイド 小信号 2024 Rev2.0[2024年07月]PDF: 15538KB

カタログ

ミニカタログ セミパワー&小型低RON MOSFETのご紹介[2024年07月]PDF: 863KB

カタログ

ミニカタログ 小型パッケージMOSFETのご紹介[2024年07月]PDF: 1167KB

カタログ

ミニカタログ　車載、産業向け東芝MOSFETのご紹介[2024年04月]PDF: 1015KB

製品概要

用途 高速スイッチング
極性 N-ch
世代 U-MOSⅦ-H
内部接続 シングル
RoHS Compatible Product(s) (#) 適合品あり

パッケージ

東芝パッケージ名 SOT-723 (VESM)
外観 VESM
JEITA SC-105AA
パッケージコード SOT-723
ピン数 3
実装区分 表面実装
パッケージ寸法
幅×長さ×高さ (mm)		 1.2×1.2×0.5
パッケージ寸法図 表示
参考パッド寸法図 表示
CADデータ
(シンボル/フットプリント/3Dモデル)		 UltraLibrarian<sup>®</sup>から所望のCADフォーマットでダウンロード (注)

UltraLibrarian®から所望のCADフォーマットでダウンロード (注)

 詳細は東芝パッケージ名のリンク先をご確認ください。

注

Ultra Librarian® はEMA社（EMA Design Automation, Inc.）のCADデータライブラリおよびその登録商標です。

絶対最大定格

項目 記号 値 単位
ドレイン-ソース間電圧 VDSS 20 V
ゲート-ソース間電圧 VGSS +/-8 V
ドレイン電流 ID 800 mA
許容損失 PD 0.15 W

電気的特性

項目 記号 測定条件 値 単位
ゲートしきい値電圧 (Max) Vth - 1.0 V
ゲートしきい値電圧 (Min) Vth - 0.4 V
ドレイン-ソース間オン抵抗 (Max) RDS(ON) |VGS|=1.5V 840 mΩ
ドレイン-ソース間オン抵抗 (Max) RDS(ON) |VGS|=1.8V 480 mΩ
ドレイン-ソース間オン抵抗 (Max) RDS(ON) |VGS|=2.5V 300 mΩ
ドレイン-ソース間オン抵抗 (Max) RDS(ON) |VGS|=4.5V 235 mΩ
入力容量 (Typ.) Ciss - 55 pF
ゲート入力電荷量 (Typ.) Qg VGS=4.5V 1.0 nC
ご購入・サンプル請求のご案内
お取引のある販売店、または、当社特約店、オンラインディストリビューターまでご相談下さい。
オンラインでの少量サンプルのご購入については、以下のボタンから検索が可能です。

ドキュメント

  • チェックボックスが無効化されているドキュメントは、一括ダウンロードの対象外です。

2013年12月

2019年02月

2024年09月

2024年12月

2024年12月

注

LTspice ®はADI社（Analog Devices、Inc.）のシミュレーション・ソフトウエアおよびその登録商標です。

オーダー品番

オーダー品番（代表例） MOQ(pcs) 信頼性データ RoHS 備考
SSM3K56MFV,L3F 8000 Yes 一般用途

リファレンスデザイン

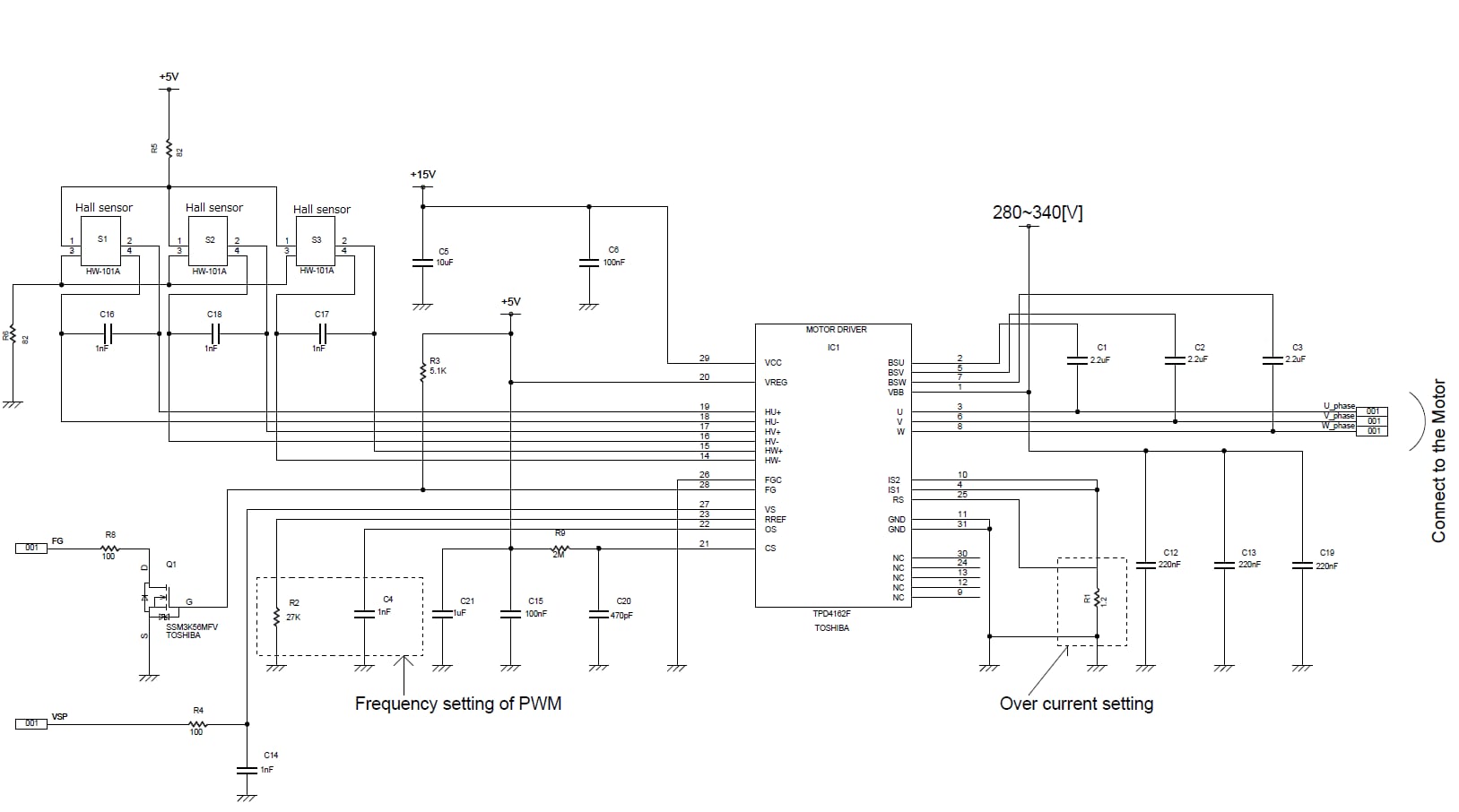

これは、TPD4162F矩形波駆動方式ブラシレスDCモーター駆動回路の回路図です。
TPD4162F矩形波駆動方式ブラシレスDCモーター駆動回路
小型パッケージを使用したTPD4162Fを使った矩形波駆動方式のブラシレスDCモーター駆動回路のリファレンスデザインです。回路と基板の設計に必要な情報、周辺回路定数の算出方法などを記載します。
詳細

アプリケーション

IH炊飯器
IH炊飯器の設計では、高電圧対応、低消費電力化や小型化などが重要です。ここでは回路構成例などとともに、IHコイル駆動部、モーター駆動部、ヒーター制御部などに適した幅広い半導体製品の情報を提供しています。
詳細
温水洗浄便座
温水洗浄便座の設計では、高効率化、低消費電力化や小型化などが重要です。ここでは回路構成例などとともに、電源部、モーター駆動部などに適した幅広い半導体製品の情報を提供しています。
詳細
IHクッキングヒーター
IHクッキングヒーターの設計では、高電圧対応、低消費電力化や小型化などが重要です。ここでは回路構成例などとともに、IHコイル駆動部、モーター駆動部、電流検出部などに適した幅広い半導体製品の情報を提供しています。
詳細
