TW092V65C

新製品

パワー SiC MOSFET

  • 関連リファレンスデザイン(3)

データシート

TW092V65C データシート/日本語[2025年02月]PDF: 902KB

データシート

TW092V65C データシート/英語[2025年02月]PDF: 826KB

シミュレーションモデル

PSpiceモデル[2025年06月]ZIP: 45KB

シミュレーションモデル

LTspiceモデル[2025年06月]ZIP: 50KB

熱シミュレーションモデル

簡易CFDモデル[2025年06月]ZIP: 9KB

アプリケーションノート

第3世代SiC MOSFETの特長[2023年06月]PDF: 1667KB

アプリケーションノート

MOSFET SPICE モデルグレード[2023年05月]PDF: 1939KB

アプリケーションノート

簡易CFDモデルアプリケーションノート[2022年11月]PDF: 1433KB

アプリケーションノート

FAQ: SiC MOSFET アプリケーションノート[2021年02月]PDF: 962KB

アプリケーションノート

SiC MOSFETとSi IGBTの損失比較: SiC MOSFET アプリケーションノート[2020年08月]PDF: 1143KB

アプリケーションノート

絶対最大定格と電気的特性: SiC MOSFET アプリケーションノート[2020年08月]PDF: 1265KB

カタログ

セレクションガイド MOSFETs 2025 Rev1.1[2025年09月]PDF: 3987KB

カタログ

ミニカタログ　車載、産業向け東芝MOSFETのご紹介[2025年06月]PDF: 970KB

データシート

TW092V65C データシート/日本語[2025年02月]PDF: 902KB

データシート

TW092V65C データシート/英語[2025年02月]PDF: 826KB

アプリケーションノート

第3世代SiC MOSFETの特長[2023年06月]PDF: 1667KB

アプリケーションノート

MOSFET SPICE モデルグレード[2023年05月]PDF: 1939KB

アプリケーションノート

簡易CFDモデルアプリケーションノート[2022年11月]PDF: 1433KB

アプリケーションノート

FAQ: SiC MOSFET アプリケーションノート[2021年02月]PDF: 962KB

アプリケーションノート

SiC MOSFETとSi IGBTの損失比較: SiC MOSFET アプリケーションノート[2020年08月]PDF: 1143KB

アプリケーションノート

絶対最大定格と電気的特性: SiC MOSFET アプリケーションノート[2020年08月]PDF: 1265KB

シミュレーションモデル

PSpiceモデル[2025年06月]ZIP: 45KB

シミュレーションモデル

LTspiceモデル[2025年06月]ZIP: 50KB

熱シミュレーションモデル

簡易CFDモデル[2025年06月]ZIP: 9KB

カタログ

セレクションガイド MOSFETs 2025 Rev1.1[2025年09月]PDF: 3987KB

カタログ

ミニカタログ　車載、産業向け東芝MOSFETのご紹介[2025年06月]PDF: 970KB

製品概要

用途 スイッチングレギュレーター用
極性 N-ch
RoHS Compatible Product(s) (#) 適合品あり

パッケージ

東芝パッケージ名 DFN 8×8
外観 東芝 TW092V65C パワー SiC MOSFET製品のDFN 8×8パッケージ画像
ピン数 5
実装区分 表面実装
パッケージ寸法
幅×長さ×高さ (mm)		 8.0×8.0×0.85
パッケージ寸法図 表示
参考パッド寸法図 表示
SamacSys CADモデル
(シンボル/フットプリント/3Dモデル)		 SamacSysからダウンロード<br>(注1)(注2)

SamacSysからダウンロード
(注1)(注2)

 詳細は東芝パッケージ名のリンク先をご確認ください。

注1

SamacSysはSupplyframe, Inc.の完全子会社です。CADモデル（シンボル/フットプリント/3Dモデル）はSupplyframe, Inc.によって提供されます。

注2

フットプリントは、各社の仕様に基づき生成され、弊社Webサイト上に掲載されている参考パッド寸法とは異なる場合がありますので、ご注意ください。

絶対最大定格

項目 記号 値 単位
ドレイン-ソース間電圧 VDSS 650 V
ゲート-ソース間電圧 VGSS +25/-10 V
ドレイン電流 ID 27 A
許容損失 PD 111 W

電気的特性

項目 記号 測定条件 値 単位
ゲートしきい値電圧 (Max) Vth - 5.0 V
ゲートしきい値電圧 (Min) Vth - 3.0 V
ドレイン-ソース間オン抵抗 (Typ.) RDS(ON) |VGS|=18V 92 mΩ
入力容量 (Typ.) Ciss - 873 pF
ゲート入力電荷量 (Typ.) Qg - 28 nC
ご購入・サンプル請求のご案内
お取引のある販売店、または、当社特約店、オンラインディストリビューターまでご相談下さい。
オンラインでの少量サンプルのご購入については、以下のボタンから検索が可能です。

ドキュメント

  • チェックボックスが無効化されているドキュメントは、一括ダウンロードの対象外です。

2025年06月

2025年06月

2025年06月

注

LTspice ®はADI社（Analog Devices、Inc.）のシミュレーション・ソフトウエアおよびその登録商標です。

リファレンスデザイン

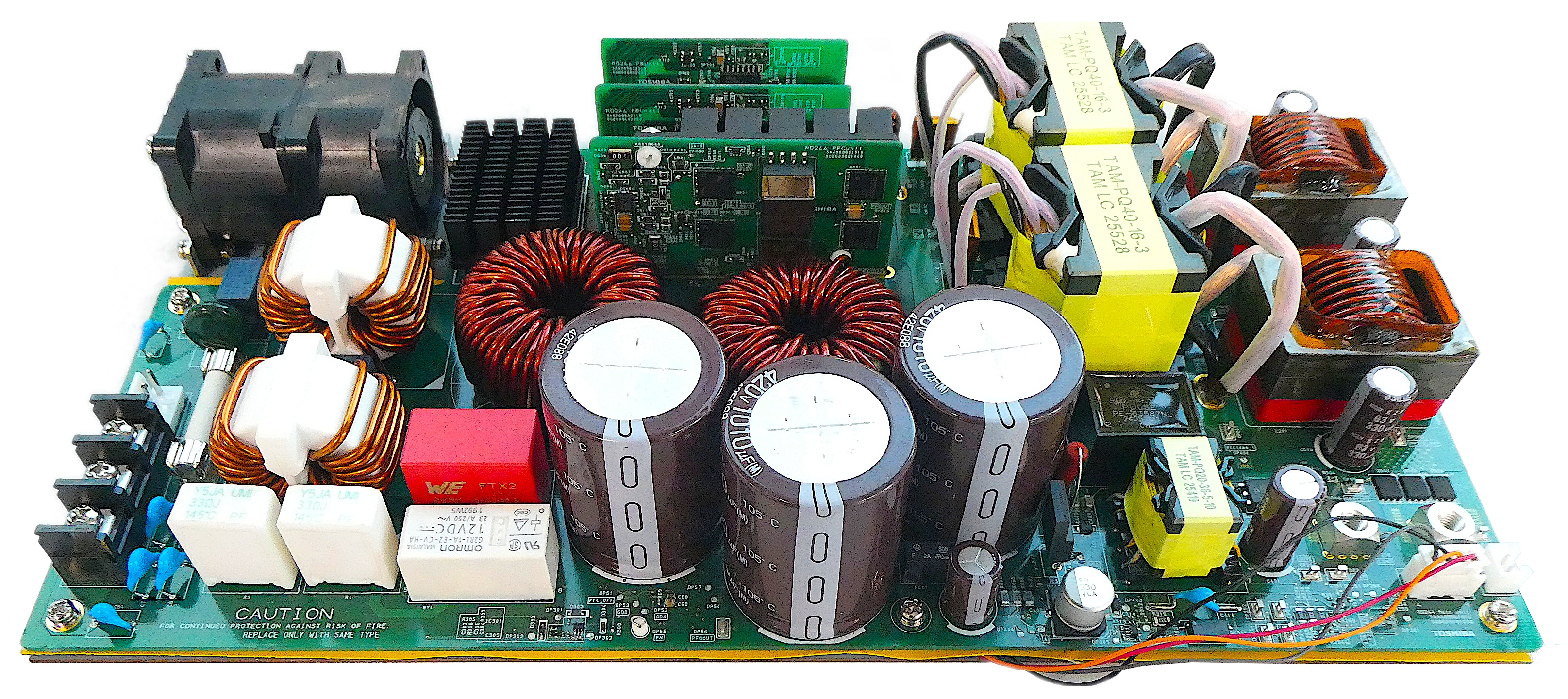

面実装SiC MOSFET搭載サーバー・テレコム用3kW電源
近年、データセンターの大規模化・高密度化が進んでいます。これにより、サーバー向け電源には高効率化、高電力化、省スペース化が求められるようになり、高電力密度化が必要不可欠になっています。当社最新の面実装SiCデバイスを採用することで、メイン基板と分離した形で子基板化することで電源の高電力密度化を実現しています。サーバー用途以外にも48Vを使用する通信系アプリケーションなどへの応用が可能です。
回路各部の設計ポイント・使用方法・各部調整方法の解説や、回路図や基板パターンの設計情報を提供しており、皆様の設計にお役立ていただけます。
詳細

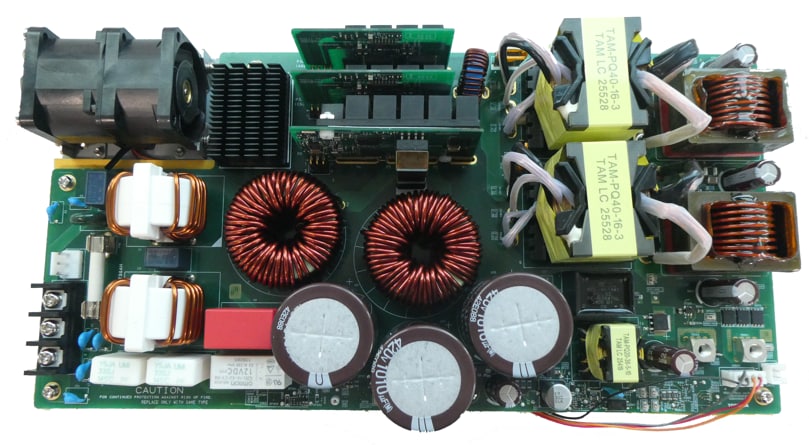

面実装SiC MOSFET搭載 AIサーバー用3kW電源
