LDOレギュレーターTCR15AG(固定電圧タイプ)応用と回路

超小型パッケージを採用した固定出力電圧・低消費電力のLDOレギュレーターのリファレンスデザインです。応用回路例、ドロップアウト・PSRR・負荷過渡応答などの特性解説、出力電圧調整ガイドなどを提供します。

これは、LDOレギュレーターTCR15AG(固定電圧タイプ)応用と回路の電源回路例です。

特長

  • 超小型パッケージ WCSP6F （0.8 mm x 1.2 mm; t 0.33 mm （最大））
  • 幅広い出力電圧に対応可能 (0.65 V ～ 3.6 V)
  • 負荷過渡応答  -100 / +115 mV （標準）@ 0.01 A⇔1.5 A, COUT = 4.7 μF
  • 高リップル圧縮度 R.R = 95 dB （標準） @1kHz
  • 過電流保護機能
  • 過熱保護機能
  • オートディスチャージ機能
  • 突入電流抑制機能（出力電圧ソフトスタート機能）
  • 低電圧誤動作防止機能（0.5V（標準）で動作）

概要

  • 小型パッケージながら1.5Aの大電流ドライブが可能な携帯機器などの高密度実装が求められるアプリケーション用
  • 出力電圧固定タイプ：0.65～3.6Vの範囲で46電圧をラインアップ
  • 入出力コンデンサは小型セラミックタイプが使用可能

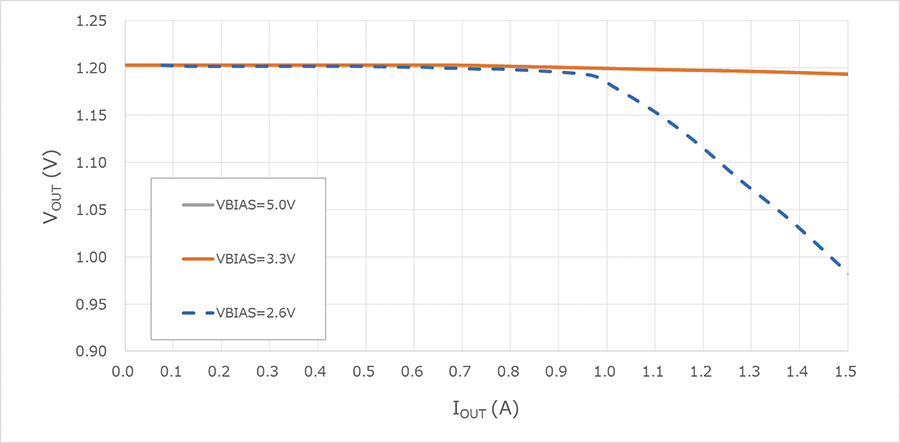

これは、LDOレギュレーターTCR15AG(固定電圧タイプ)応用と回路のドロップアウト電圧特性です。
ドロップアウト電圧特性
