200 W アクティブクランプフォワード方式DC-DCコンバーター

クランプ用スイッチにNch MOSFETを採用したアクティブクランプフォワード方式の200 W絶縁型DC-DCコンバーターのリファレンスデザインです。各種回路の設計ポイントの解説、設計データ、使用方法などを提供します。

これは、200 W アクティブクランプフォワード方式DC-DCコンバーターの製品写真です。

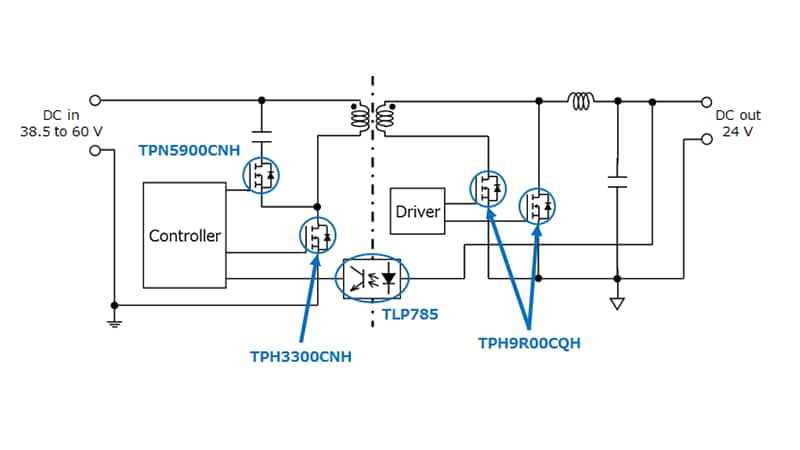

TPN5900CNH TPH3300CNH TPH9R00CQH TPH9R00CQH TLP785

クリックで詳細製品情報表示

特長

  • 変換効率：90.8 % (Vin = 48 V、100 %負荷)
  • 外形サイズ：130 mm x 115 mm x 30 mm (裏面入出力端子を除く)
  • 最適なパワーMOSFET、フォトカプラーをトータルで提案

概要

入力電圧 DC 38.5 ～ 60 V
出力電圧 DC 24 V
出力電力 10 ～ 200 W
回路構成 アクティブクランプフォワード + 同期整流回路

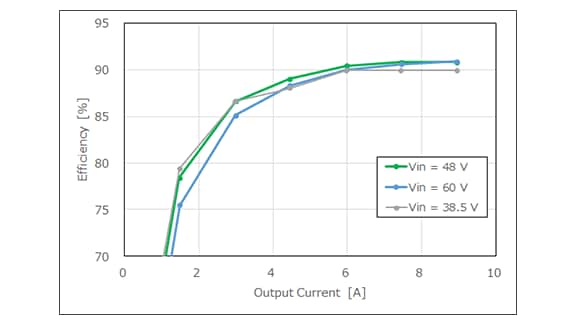

これは、200 W アクティブクランプフォワード方式DC-DCコンバーターの効率カーブです。
効率カーブ

デザインドキュメント

回路の動作概要、設計ポイントの解説など、設計者向けの資料を提供。各タブをクリックして、回路設計・検討にお役立てください。

デザインデータ

EDAツールに読み込んで使用する回路データ、PCBレイアウトデータ、PCB製造に使用するデータを提供。複数のツールベンダーの形式を用意しています。お使いのツールで自由に編集加工可能です。

使用東芝製品

品番 製品 搭載部位・数量 特徴
パワーMOSFET (N-ch 1素子 60V<VDSS≤150V) 一次側メインスイッチ・1 N-ch MOSFET, 150 V, 0.033 Ω@10V, SOP Advance, U-MOSⅧ-H
パワーMOSFET (N-ch 1素子 60V<VDSS≤150V) 一次側クランプスイッチ・1 N-ch MOSFET, 150 V, 0.059 Ω@10V, TSON Advance, U-MOSⅧ-H
パワーMOSFET (N-ch 1素子 60V<VDSS≤150V) 二次側・4 N-ch MOSFET, 150 V, 0.009 Ω@10V, SOP Advance / SOP Advance(N), U-MOSⅩ-H
