48 Vバス対応 1.2 V/100 A 2段降圧DC-DCコンバーター

データセンターの消費電力低減に向け普及が始まっているサーバーの48 V給電に対応し、48 Vバスラインから基板上の各種デバイス向けに高効率で1.2 V/100 Aを供給するDC-DCコンバーター。回路各部の設計ポイントの解説、設計データ、使用方法などを提供。

基板写真(例)
基板外観
TPH1400ANH TPH1400ANH TPH5R60APL TPH5R60APL TPH8R903NL TPH8R903NL TPHR9203PL1 TPHR9203PL1

クリックで詳細製品情報表示

特長

  • 48 Vバスラインから高効率で1.2 V/100 Aを供給
  • 変換効率83 ％ (Vin = 50 V, 100 %負荷)
  • 外形サイズ：198 mm x 151 mm
  • 最新世代パワーMOSFETをトータルで提案

概要

入力電圧 DC 40 ～ 59.5 V
出力電圧 DC 1.2 V
出力電力 120 W

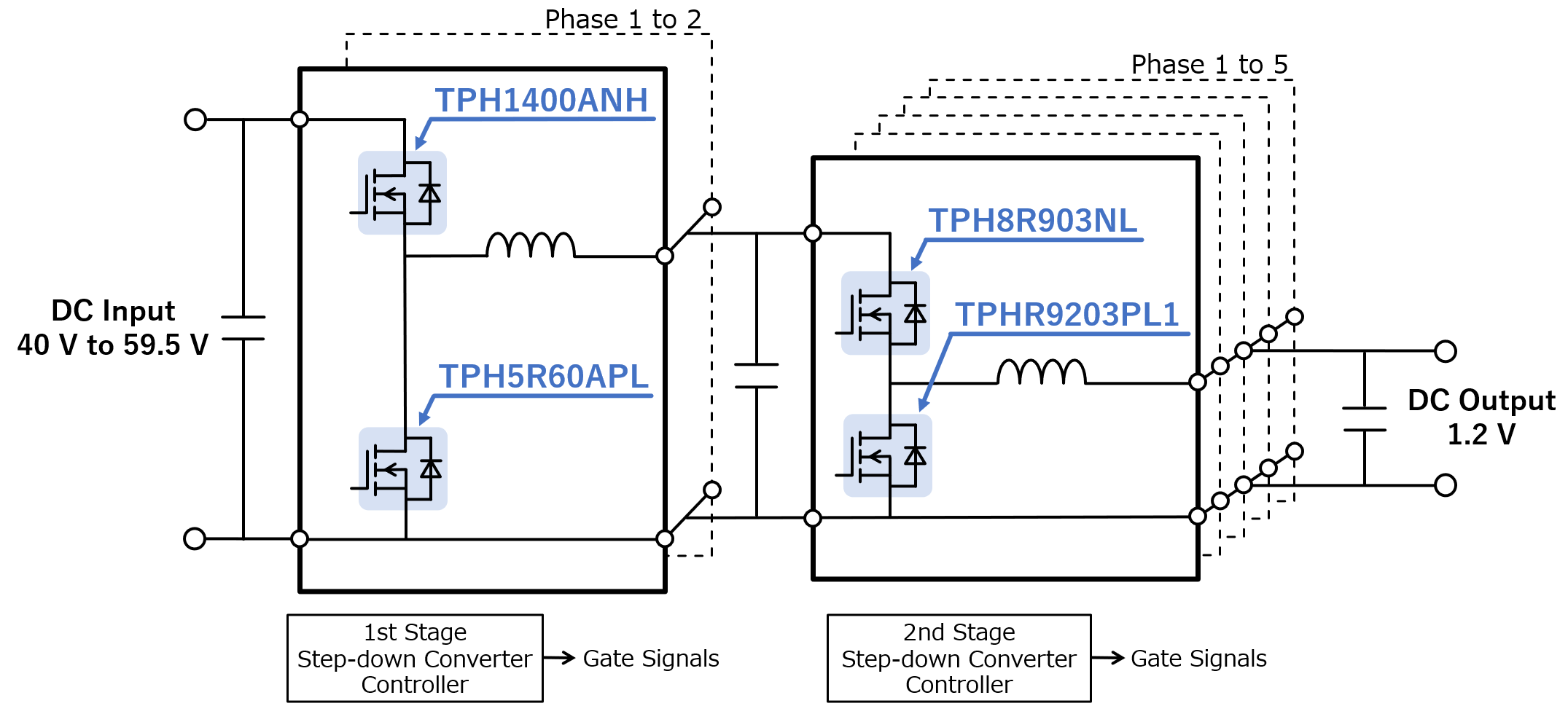

回路構成 2段降圧DC-DCコンバーター (非絶縁同期整流型降圧DC-DC＋非絶縁同期整流型降圧DC-DC)

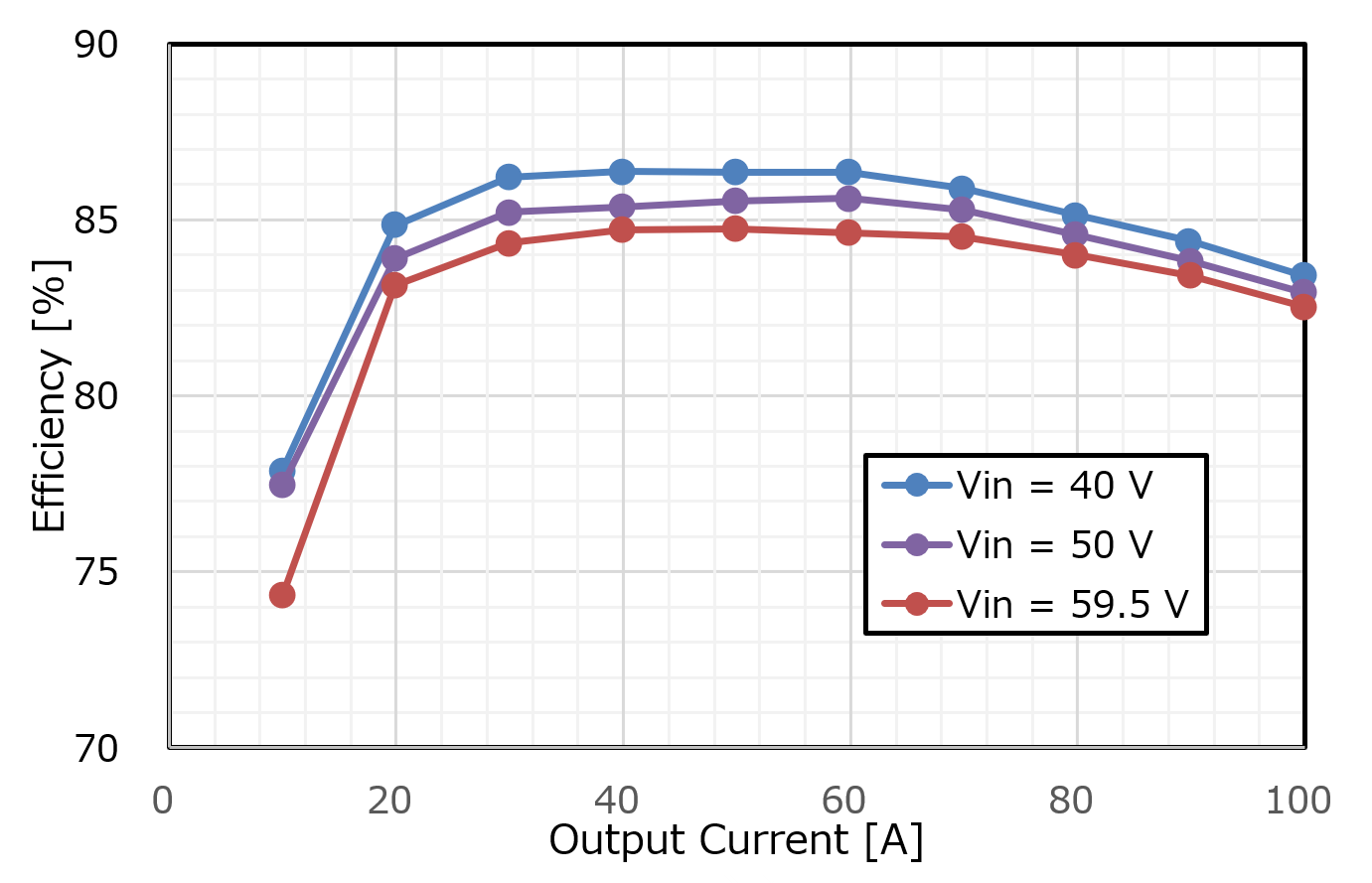

効率カーブ
効率カーブ

デザインドキュメント

回路の動作概要、設計ポイントの解説など、設計者向けの資料を提供。各タブをクリックして、回路設計・検討にお役立てください。

デザインデータ

EDAツールに読み込んで使用する回路データ、PCBレイアウトデータ、PCB製造に使用するデータを提供。複数のツールベンダーの形式を用意しています。お使いのツールで自由に編集加工可能です。

※1:実際の基板はCR5000BDにて設計しています。 CR5000BDのデータを変換し他のツール用データを作成しています。

※2:CR5000BD上でデータ出力しています。

使用東芝製品

品番 製品 搭載部位・数量 特徴
パワーMOSFET (N-ch 1素子 60V<VDSS≤150V) 1段目ハイサイド・2 N-ch MOSFET, 100 V, 0.0136 Ω@10V, SOP Advance, U-MOSⅧ-H
パワーMOSFET (N-ch 1素子 60V<VDSS≤150V) 1段目ローサイド・2 N-ch MOSFET, 100 V, 0.0056 Ω@10V, SOP Advance, U-MOSⅨ-H
パワーMOSFET (N-ch 1素子 VDSS≤30V) 2段目ハイサイド・5 N-ch MOSFET, 30 V, 0.0089 Ω@10V, SOP Advance, U-MOSⅧ-H
パワーMOSFET (N-ch 1素子 VDSS≤30V) 2段目ローサイド・5 N-ch MOSFET, 30 V, 0.00092 Ω@10V, SOP Advance(N), U-MOSⅨ-H

関連ドキュメント

搭載製品のアプリケーションノートなど、類似回路の設計・検討に役立つ資料を提供。各タブをクリックして活用ください。
