TRS15N120HB

新製品

SiCショットキバリアダイオード

  • 関連リファレンスデザイン(1)

データシート

TRS15N120HB データシート/日本語[2024年06月]PDF: 545KB

データシート

TRS15N120HB データシート/英語[2024年06月]PDF: 437KB

熱シミュレーションモデル

簡易CFDモデル[2025年03月]ZIP: 14KB

アプリケーションノート

ダイオードの基礎(絶対最大定格と電気的特性)[2021年08月]PDF: 1159KB

アプリケーションノート

ダイオードの基礎(ダイオードの損失と放熱設計)[2021年08月]PDF: 909KB

アプリケーションノート

ダイオードの基礎 (ダイオードの種類とその概要)[2021年08月]PDF: 2147KB

アプリケーションノート

絶対最大定格と電気的特性: SiC ショットキーバリアダイオード アプリケーションノート[2020年08月]PDF: 529KB

アプリケーションノート

SiC ショットキーバリアダイオード アプリケーションノート[2019年04月]PDF: 1333KB

アプリケーションノート

最大定格: ダイオード中小型編 アプリケーションノート[2009年09月]PDF: 85KB

アプリケーションノート

応用上の注意: ダイオード中小型編 アプリケーションノート[2009年09月]PDF: 352KB

アプリケーションノート

素子の特徴: ダイオード中小型編 アプリケーションノート[2009年09月]PDF: 143KB

アプリケーションノート

電気的特性: ダイオード中小型編 アプリケーションノート[2009年09月]PDF: 100KB

カタログ

セレクションガイド パワーデバイス 2025 Rev1.0[2025年02月]PDF: 3133KB

データシート

TRS15N120HB データシート/日本語[2024年06月]PDF: 545KB

データシート

TRS15N120HB データシート/英語[2024年06月]PDF: 437KB

アプリケーションノート

ダイオードの基礎(絶対最大定格と電気的特性)[2021年08月]PDF: 1159KB

アプリケーションノート

ダイオードの基礎(ダイオードの損失と放熱設計)[2021年08月]PDF: 909KB

アプリケーションノート

ダイオードの基礎 (ダイオードの種類とその概要)[2021年08月]PDF: 2147KB

アプリケーションノート

絶対最大定格と電気的特性: SiC ショットキーバリアダイオード アプリケーションノート[2020年08月]PDF: 529KB

アプリケーションノート

SiC ショットキーバリアダイオード アプリケーションノート[2019年04月]PDF: 1333KB

アプリケーションノート

最大定格: ダイオード中小型編 アプリケーションノート[2009年09月]PDF: 85KB

アプリケーションノート

応用上の注意: ダイオード中小型編 アプリケーションノート[2009年09月]PDF: 352KB

アプリケーションノート

素子の特徴: ダイオード中小型編 アプリケーションノート[2009年09月]PDF: 143KB

アプリケーションノート

電気的特性: ダイオード中小型編 アプリケーションノート[2009年09月]PDF: 100KB

熱シミュレーションモデル

簡易CFDモデル[2025年03月]ZIP: 14KB

カタログ

セレクションガイド パワーデバイス 2025 Rev1.0[2025年02月]PDF: 3133KB

製品概要

用途 力率改善回路用 / 太陽光インバーター用 / 無停電電源用 / DC-DCコンバーター用
特長 第3世代 チップデザイン
回路数 2
内部接続 カソードコモン
RoHS Compatible Product(s) (#) 適合品あり

パッケージ

東芝パッケージ名 TO-247
外観 TO-247
ピン数 3
実装区分 リード挿入
パッケージ寸法
幅×長さ×高さ (mm)		 15.94×20.95×5.02
パッケージ寸法図 表示
SamacSys CADモデル
(シンボル/フットプリント/3Dモデル)		 SamacSysからダウンロード<br>(注1)(注2)

SamacSysからダウンロード
(注1)(注2)

 詳細は東芝パッケージ名のリンク先をご確認ください。

注1

SamacSysはSupplyframe, Inc.の完全子会社です。CADモデル（シンボル/フットプリント/3Dモデル）はSupplyframe, Inc.によって提供されます。

注2

フットプリントは、各社の仕様に基づき生成され、弊社Webサイト上に掲載されている参考パッド寸法とは異なる場合がありますので、ご注意ください。

絶対最大定格

項目 記号 値 単位
直流順電流 IF(DC) 15 A
ピーク繰り返し逆電圧 VRRM 1200 V

電気的特性

項目 記号 測定条件 値 単位
逆電流 (Max) IR VRRM=1200V 60 μA
順電圧 (Max) VF IF=7.5A 1.45 V
順電圧 (Typ.) VF IF=7.5A 1.27 V
ご購入・サンプル請求のご案内
お取引のある販売店、または、当社特約店、オンラインディストリビューターまでご相談下さい。
オンラインでの少量サンプルのご購入については、以下のボタンから検索が可能です。

ドキュメント

  • チェックボックスが無効化されているドキュメントは、一括ダウンロードの対象外です。

2025年03月

リファレンスデザイン

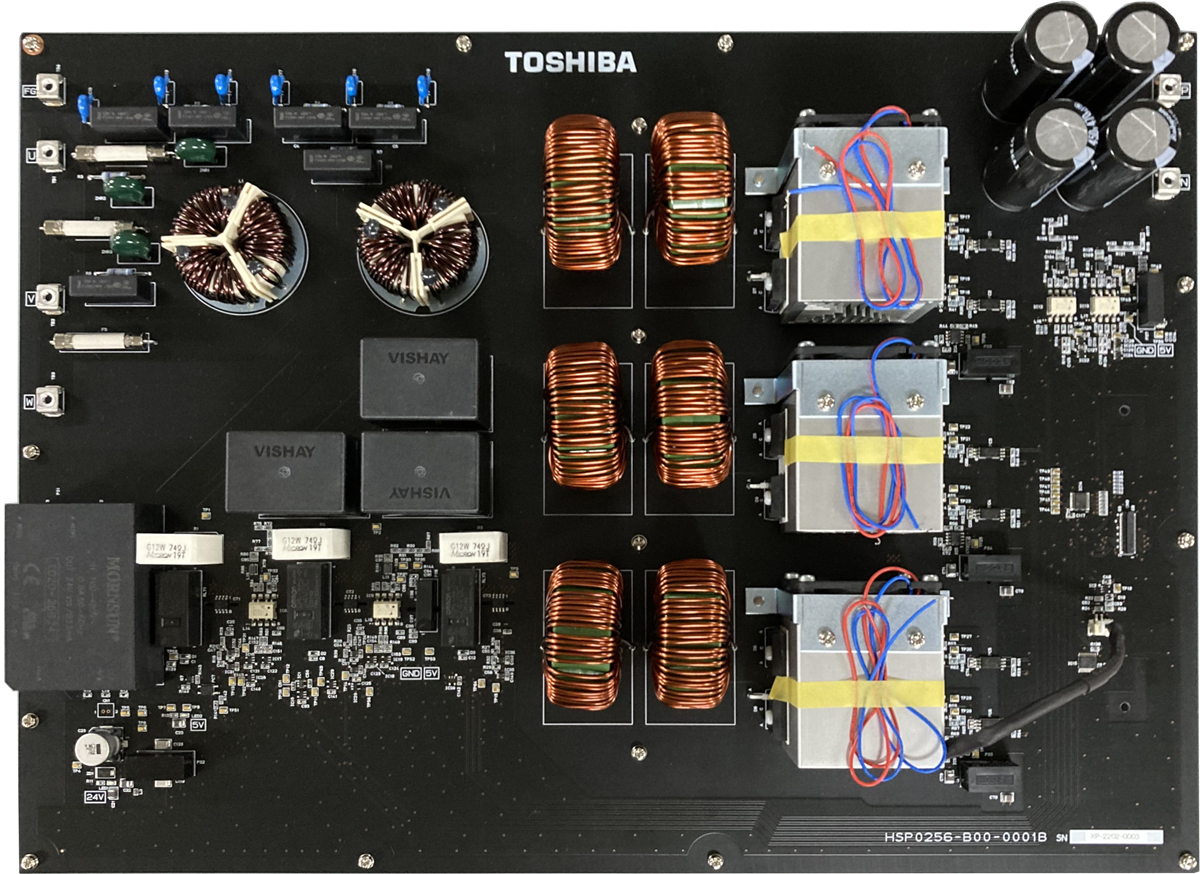

これは、3相AC 400 V入力対応　Vienna整流回路PFC電源 の画像です。
3相AC 400V入力対応Vienna整流回路PFC電源
産業用設備などへの電力供給には3相交流 (AC) 電源が使われていますが、その電圧は海外では400V (線間電圧) 系が広く普及しています。このような3相AC 400V系入力をEV用充電器などの機器に活用する際は、高力率で交流から直流に整流するPFC (Power Factor Corrector) 電源が不可欠です。
本デザインは、3相AC 400V を入力しDC 750Vを出力するPFC電源です。Vienna整流回路を採用し3レベル動作により高い変換効率を実現し、5kWまでの電力供給が可能です。
回路各部の設計ポイント・使用方法の解説や、回路図や基板パターンの設計情報を提供しており、皆様の設計にお役立ていただけます。
