TLP383

フォトカプラー(トランジスター出力)

  • 関連リファレンスデザイン(1)

データシート

TLP383 データシート/日本語[2022年05月]PDF: 1110KB

データシート

TLP383 データシート/英語[2022年05月]PDF: 962KB

シミュレーションモデル

PSpiceモデル[2018年05月]ZIP: 4KB

信頼性情報

信頼性データ[2023年01月]PDF: 272KB

環境関連情報

欧州RoHS指令(2011/65/EU)に関する証明書[2024年12月]PDF: 122KB

環境関連情報

REACH SVHCに関する証明書[2024年12月]PDF: 104KB

アプリケーションノート

フォトカプラーの安全規格[2021年03月]PDF: 1086KB

アプリケーションノート

低入力駆動フォトカプラの基本特性と応用設計[2019年05月]PDF: 1834KB

アプリケーションノート

フォトカプラ/フォトリレー 用語説明[2018年03月]PDF: 691KB

アプリケーションノート

フォトトランジスタカプラアプリケーションノート[2018年02月]PDF: 932KB

カタログ

セレクションガイド アイソレーター&ソリッドステートリレー 2024Rev2.0[2024年08月]PDF: 14710KB

カタログ

フォトカプラ・フォトリレー[2020年04月]PDF: 3498KB

データシート

TLP383 データシート/日本語[2022年05月]PDF: 1110KB

データシート

TLP383 データシート/英語[2022年05月]PDF: 962KB

アプリケーションノート

フォトカプラーの安全規格[2021年03月]PDF: 1086KB

アプリケーションノート

低入力駆動フォトカプラの基本特性と応用設計[2019年05月]PDF: 1834KB

アプリケーションノート

フォトカプラ/フォトリレー 用語説明[2018年03月]PDF: 691KB

アプリケーションノート

フォトトランジスタカプラアプリケーションノート[2018年02月]PDF: 932KB

シミュレーションモデル

PSpiceモデル[2018年05月]ZIP: 4KB

信頼性情報

信頼性データ[2023年01月]PDF: 272KB

環境関連情報

欧州RoHS指令(2011/65/EU)に関する証明書[2024年12月]PDF: 122KB

環境関連情報

REACH SVHCに関する証明書[2024年12月]PDF: 104KB

カタログ

セレクションガイド アイソレーター&ソリッドステートリレー 2024Rev2.0[2024年08月]PDF: 14710KB

カタログ

フォトカプラ・フォトリレー[2020年04月]PDF: 3498KB

製品概要

特長 2.3mm 薄型パッケージ / DC入力
用途 通信インターフェース用 / PLC用 / 汎用電源用
機能 低入力電流
回路数 1
入力タイプ DC
RoHS Compatible Product(s) (#) 適合品あり
安全規格 認定品　:　UL 1577 / cUL (CSA Component Acceptance Service No. 5A) / EN 60747-5-5 (VDE) / EN IEC 62368-1 (VDE) / GB 4943.1-2022 (CQC)

*安全規格(UL 1577)のオンライン認証はこちらからご確認ください。
*安全規格(cUL)のオンライン認証はこちらからご確認ください。

パッケージ

東芝パッケージ名 4pin SO6L
外観 4pin SO6L
ピン数 4
実装区分 表面実装
パッケージ寸法
幅×長さ×高さ (mm)		 3.84×10.0×2.1
パッケージ寸法図 表示
参考パッド寸法図 表示
CADデータ
(シンボル/フットプリント/3Dモデル)		 UltraLibrarian<sup>®</sup>から所望のCADフォーマットでダウンロード (注)

UltraLibrarian®から所望のCADフォーマットでダウンロード (注)

 詳細は東芝パッケージ名のリンク先をご確認ください。

注

Ultra Librarian® はEMA社（EMA Design Automation, Inc.）のCADデータライブラリおよびその登録商標です。

絶対最大定格

項目 記号 値 単位
コレクター-エミッター間電圧 VCEO 80 V
コレクター電流 IC 0.05 A
順電流 IF 0.05 A
動作温度 Topr -55 to 125 ℃

電気的特性

項目 記号 測定条件 値 単位
コレクター-エミッター間 飽和電圧 (Max) VCE(sat) - 0.3 V
絶縁耐圧 BVs
@1分間 (Min)		 BVS t=60sec 5000 Vrms
変換効率 (Max) CTR IF=0.5mA
VCE=5V
rank=-		 600 %
変換効率 (Min) CTR IF=0.5mA
VCE=5V
rank=-		 50 %
ご購入・サンプル請求のご案内
お取引のある販売店、または、当社特約店、オンラインディストリビューターまでご相談下さい。
オンラインでの少量サンプルのご購入については、以下のボタンから検索が可能です。

ドキュメント

  • チェックボックスが無効化されているドキュメントは、一括ダウンロードの対象外です。

2018年05月

2023年01月

2024年12月

2024年12月

オーダー品番

オーダー品番（代表例） MOQ(pcs) 信頼性データ RoHS CTR_RANK VDE
TLP383(BL-TPL,E 3000 Yes BL (200%-600%) -
TLP383(BLL-TPL,E 3000 Yes BLL(200%-400%) -
TLP383(D4-TPL,E 3000 Yes - Yes
TLP383(D4BL-TL,E 3000 Yes BL (200%-600%) Yes
TLP383(D4BLLTL,E 3000 Yes BLL(200%-400%) Yes
TLP383(D4GB-TL,E 3000 Yes GB(100%-600%) Yes
TLP383(D4GH-TL,E 3000 Yes GRH(150%-300%) Yes
TLP383(D4GL-TL,E 3000 Yes GRL(100%-200%) Yes
TLP383(D4GR-TL,E 3000 Yes GR(100%-300%) Yes
TLP383(D4Y-TL,E 3000 Yes Y(50%-150%) Yes
TLP383(D4YH-TL,E 3000 Yes YH(75%-150%) Yes
TLP383(GB-TPL,E 3000 Yes GB(100%-600%) -
TLP383(GR-TPL,E 3000 Yes GR(100%-300%) -
TLP383(GRH-TPL,E 3000 Yes GRH(150%-300%) -
TLP383(GRL-TPL,E 3000 Yes GRL(100%-200%) -
TLP383(Y-TPL,E 3000 Yes Y(50%-150%) -
TLP383(YH-TPL,E 3000 Yes YH(75%-150%) -

リファレンスデザイン

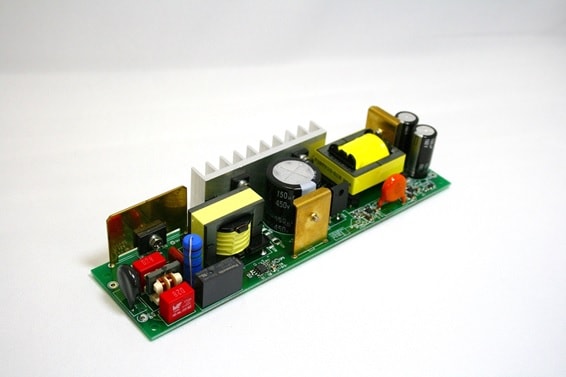

これは、LED照明用100 W電源の製品写真です。
