USB搭載機器やバッテリーパック保護に適した30V耐圧NチャネルコモンドレインMOSFET
当社の30V耐圧の低オン抵抗NチャネルコモンドレインMOSFET「SSM10N961L」は、USB搭載機器やバッテリーパック保護用途に適した製品です。
本製品は、MOSFETを2素子搭載しているデュアルタイプ1パッケージで、chip LGAパッケージTCSPAG-341501 (3.37mm×1.47mm (typ.)) に実装することで、小型薄型かつ低オン抵抗 (Rss(on) 9.9mΩ typ.@ VGS=10V) という特長をもっています。
製品の主な仕様
(特に指定のない限り、Ta=25°C)
品番 |
||||
|---|---|---|---|---|
極性 |
Nチャネル×2 |
|||
内部接続 |
コモンドレイン |
|||
絶対最大定格 |
ソース・ソース間電圧 VSSS (V) |
30 |
||
ゲート・ソース間電圧 VGSS (V) |
±20 |
|||
ソース電流 (DC) IS (A) [注1] |
9.0 |
|||
ソース電流 (DC) IS (A) [注2] |
14.0 |
|||
電気的特性 |
ソース・ソース間降伏電圧 V(BR)SSS (V) |
IS=250μA、VGS=0V |
Min |
30 |
ソース･ソース間オン抵抗 RSS(ON) (mΩ) |
IS=7A、VGS=10V |
Typ. |
9.9 |
|
IS=7A、VGS=4.5V |
Typ. |
13.6 |
||
パッケージ |
名称 |
|||
寸法 (mm) |
Typ. |
3.37×1.47、t=0.11 |
||
在庫検索＆Web少量購入 |
 |
|||
[注1] ガラスエポキシ基板 (FR4、25mm×27.5mm、t=1.6mm、Cu Pad: 18µm、407mm2) の場合。
[注2] ガラスエポキシ基板 (FR4、25mm×27.5mm、t=1.6mm、Cu Pad: 70µm、687.5mm2) の場合。
USB Type-C® チャージャーライン用途
高い電力給電が必要な電子機器に向け策定された、15W (5V/3A) から最大100W (20V/5A)まで給電できるUSB Power Delivery (USB PD) 規格には、送電側と受電側を入れ替えるロールスワップ機能があり、USB充電機器は送電と受電の両方に対応できるように双方向の電力供給が求められています。本製品は、小さな実装面積で低オン抵抗を実現しており、高い電流による発熱問題を回避し、双方向の電力供給に対応できるNチャネルコモンドレインMOSFETとなります。

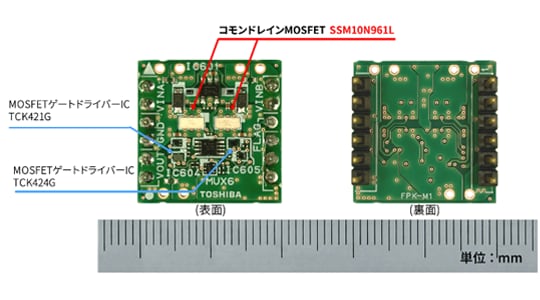

アプリケーション回路
パワーマルチプレクサー回路
本製品は、当社MOSFET用ドライバーICのTCK42xGシリーズと組み合わせて使用することで、逆流防止機能を備えたロードスイッチ回路や、MBB (Make-Before-Break) とBBM (Break-Before-Make) の動作切り替えが可能なパワーマルチプレクサー回路を構成できます。組み合わせ動作検証済のリファレンスデザイン「パワーマルチプレクサー回路 (コモンドレインMOSFET応用)」を公開しており、機器の設計・開発期間の短縮が可能です。
関連情報
製品の詳細については下記ページをご覧ください。
当社のMOSFET製品の詳細については下記ページをご覧ください。
オンラインディストリビューターが保有する当社製品の在庫照会および購入は下記をご覧ください。
SSM10N961L
