民生・産業用機器の小型・低消費電力化に貢献するNチャネル＋Pチャネル構成のデュアルMOSFET

これは、民生・産業用機器の小型・低消費電力化に貢献するNチャネル＋Pチャネル構成のデュアルMOSFETの画像です。

当社は、民生・産業用機器向け単相ブラシレスDCモーターやブラシ付きDCモーターの制御、電源ラインのロードスイッチなどの用途に適した、30V耐圧Nチャネル＋Pチャネル構成のデュアルMOSFET「SSM6L826R」を製品化しました。

新製品SSM6L826Rは、フラットリードによりパッケージのチップ搭載能力が向上したTSOP6Fパッケージ (2.9×2.8×0.8mm) を採用しています。これにより、NチャネルMOSFETは46mΩ (max) (VGS=10V)[注1]、PチャネルMOSFETは45mΩ (max) (VGS=-10V)[注2]の低いドレイン・ソース間オン抵抗 (RDS(ON)) となり、小型化と低消費電力化を両立しています。

NチャネルMOSFETとPチャネルMOSFETのRDS(ON)がほぼ同等であるので、導通損失もほぼ同等となり設計が容易になります。さらに、独立端子のNチャネルMOSFETとPチャネルMOSFETのデュアル構成となっているため、単相ブラシレスDCモーターやブラシ付きDCモーターの駆動用として適しています。また、PチャネルMOSFETを電源ラインのON/OFF制御、NチャネルMOSFETをそのゲート制御に用いるロードスイッチ用途にも活用でき、部品実装面積と部品点数の削減に貢献します。

今回の製品追加により、TSOP6Fパッケージを採用したデュアルタイプのMOSFET製品は、デュアルNチャネルMOSFETの製品が3品種[注3]、デュアルPチャネルMOSFETの製品が1品種[注3]、Nチャネル＋PチャネルMOSFETの製品が2品種[注3]となり、製品選択の幅が広がりました。

当社は今後も、高効率・低損失・小型化に対応したMOSFET製品のラインアップの拡充を行っていきます。

[注1] 測定条件 : ID=4.0A、Ta=25°C
[注2] 測定条件 : ID=-4.0A、Ta=25°C
[注2] 2026年3月時点

新製品の主な特長

  1. Nチャネル / PチャネルMOSFETのRDS(ON)が低く、値がほぼ同等
  2. 基板実装面積の削減に貢献する Nチャネル＋Pチャネル構成のデュアルMOSFET
  3. 小型・高許容損失パッケージを採用

特長の解説

1. Nチャネル / PチャネルMOSFETのRDS(ON)が低く、値がほぼ同等

Nチャネル / PチャネルMOSFETのRDS(ON)が低く、値はほぼ同等です。これにより導通損失を低減し、機器の低消費電力化に貢献します。さらにRDS(ON)の値が揃っているため、導通損失もほぼ同等となり、回路の設計が容易になります。

NチャネルMOSFET : RDS(ON)=46mΩ (max) (VGS=10V)[注1]
PチャネルMOSFET : RDS(ON)=45mΩ (max) (VGS=-10V)[注2]

2. 基板実装面積の削減に貢献するNチャネル＋Pチャネル構成のデュアルMOSFET

これは、図1. 単相ブラシレスDCモーター、およびブラシ付きDCモーター駆動回路への適用例の画像です。
図1. 単相ブラシレスDCモーター、およびブラシ付きDCモーター駆動回路への適用例

新製品はNチャネル＋Pチャネル構成のデュアルMOSFETであることから、単相ブラシレスDCモーターおよびブラシ付きDCモーターの駆動回路に適用することで、部品点数と基板実装面積の削減に貢献します。

これは、図2. 基板実装面積比較の画像です。
図2. 基板実装面積比較

3. 小型・高許容損失パッケージを採用

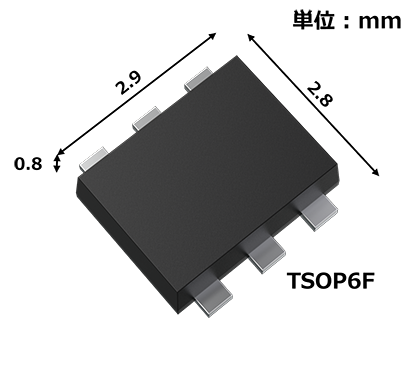

これは、図3. TSOP6Fパッケージ外観図の画像です。
図3. TSOP6Fパッケージ外観図

新製品は2.9×2.8×0.8mmの小型TSOP6Fパッケージを採用しており、実装面積の削減に貢献します。また、フラットリードにより、小型パッケージでありながら1.0W[注4]の高い許容損失 (PD) を実現しています。

[注4] 測定条件 : ガラスエポキシ基板 (FR4、25.4×25.4×1.6mm、Cu pad : 645mm2) に実装

アプリケーション

  • 産業用機
    サーバー (冷却ファンなど)
  • 民生用機器
    デスクトップPC (冷却ファンなど)
    家庭用電化製品 (ロボットクリーナーなど)
    ヘルスケア機器 (電気シェーバー、電動歯ブラシなど)



新製品の主な仕様

(Ta＝25°C)

品番 極性 パッケージ 絶対最大定格 電気的特性

在庫検索
＆

Web少量購入
名称 サイズ
 (mm)		 ドレイン・
ソース間
電圧
VDSS
(V)		 ゲート・
ソース間
電圧
VGSS
(V)

ドレイン
電流

(DC)

ID
(A)

 ドレイン・
ソース間
オン抵抗
RDS(ON)
(mΩ)		 入力容量　
Ciss　
(pF)		 ゲート
入力電荷量
Qg
(nC)
VGS=
|4.5V|		 VGS=
|10V|
Typ. Max Max Typ. Typ.
SSM6L826R

Nチャネル

＋

Pチャネル

 TSOP6F 2.9×2.8
×0.8		 30 +20/-12 4 64 46 280 2.5 Buy Online
-30 -20/+10 -4 73 45 492 6.2
SSM6L807R
[注5]

Nチャネル

＋

Pチャネル

 TSOP6F 2.9×2.8
×0.8		 30 ±12 4 39.1 - 310 3.2 Buy Online
-20 ±12 -4 56 45 480 6.74
SSM6N815R
[注5]

Nチャネル

デュアル

 TSOP6F 2.9×2.8
×0.8		 100 ±20 2 142 103 290 3.1 Buy Online
SSM6N813R
[注5]

Nチャネル

デュアル

 TSOP6F 2.9×2.8
×0.8		 100 ±20 3.5 154 112 242 3.6 Buy Online
SSM6P816R
[注5]

Pチャネル

デュアル

 TSOP6F 2.9×2.8
×0.8		 -20 ±10 -6 30.1 - 1030 16.6 Buy Online

[注5] 既存製品

関連コンテンツ

Selection Guide Small Signal and Logic (PDF: 8.71MB)
小型パッケージMOSFETのご紹介 (PDF: 5.59MB)

12V - 300V MOSFETページへ戻る
