SSM6K804R

小型・低オン抵抗MOSFET

  • 関連リファレンスデザイン(2)

データシート

SSM6K804R データシート/日本語[2024年03月]PDF: 519KB

データシート

SSM6K804R データシート/英語[2024年03月]PDF: 640KB

シミュレーションモデル

PSpiceモデル[2022年03月]ZIP: 11KB

シミュレーションモデル

LTspiceモデル[2022年05月]ZIP: 21KB

熱シミュレーションモデル

簡易CFDモデル[2024年02月]ZIP: 10KB

信頼性情報

信頼性データ[2024年09月]PDF: 330KB

環境関連情報

欧州RoHS指令(2011/65/EU)に関する証明書[2024年12月]PDF: 123KB

環境関連情報

REACH SVHCに関する証明書[2024年12月]PDF: 104KB

アプリケーションノート

簡易CFDモデルアプリケーションノート[2022年11月]PDF: 1433KB

アプリケーションノート

小型面実装 MOSFET 使用上の注意点[2022年01月]PDF: 1091KB

カタログ

セレクションガイド MOSFETs 2024 Rev2.0[2024年07月]PDF: 10837KB

カタログ

セレクションガイド 小信号 2024 Rev2.0[2024年07月]PDF: 15538KB

カタログ

ミニカタログ セミパワー&小型低RON MOSFETのご紹介[2024年07月]PDF: 863KB

カタログ

ミニカタログ 小型パッケージMOSFETのご紹介[2024年07月]PDF: 1167KB

カタログ

ミニカタログ　車載、産業向け東芝MOSFETのご紹介[2024年04月]PDF: 1015KB

データシート

SSM6K804R データシート/日本語[2024年03月]PDF: 519KB

データシート

SSM6K804R データシート/英語[2024年03月]PDF: 640KB

アプリケーションノート

簡易CFDモデルアプリケーションノート[2022年11月]PDF: 1433KB

アプリケーションノート

小型面実装 MOSFET 使用上の注意点[2022年01月]PDF: 1091KB

シミュレーションモデル

PSpiceモデル[2022年03月]ZIP: 11KB

シミュレーションモデル

LTspiceモデル[2022年05月]ZIP: 21KB

熱シミュレーションモデル

簡易CFDモデル[2024年02月]ZIP: 10KB

信頼性情報

信頼性データ[2024年09月]PDF: 330KB

環境関連情報

欧州RoHS指令(2011/65/EU)に関する証明書[2024年12月]PDF: 123KB

環境関連情報

REACH SVHCに関する証明書[2024年12月]PDF: 104KB

カタログ

セレクションガイド MOSFETs 2024 Rev2.0[2024年07月]PDF: 10837KB

カタログ

セレクションガイド 小信号 2024 Rev2.0[2024年07月]PDF: 15538KB

カタログ

ミニカタログ セミパワー&小型低RON MOSFETのご紹介[2024年07月]PDF: 863KB

カタログ

ミニカタログ 小型パッケージMOSFETのご紹介[2024年07月]PDF: 1167KB

カタログ

ミニカタログ　車載、産業向け東芝MOSFETのご紹介[2024年04月]PDF: 1015KB

製品概要

用途 パワーマネジメントスイッチ / DC-DCコンバーター
特長 低オン抵抗
極性 N-ch
世代 U-MOSⅨ-H
内部接続 シングル
AEC-Q101 適合(※)
RoHS Compatible Product(s) (#) 適合品あり

（※）詳細については弊社営業窓口へ問い合わせ下さい。

パッケージ

東芝パッケージ名 TSOP6F
外観 TSOP6F
ピン数 6
実装区分 表面実装
パッケージ寸法
幅×長さ×高さ (mm)		 2.9×2.8×0.8
パッケージ寸法図 表示
参考パッド寸法図 表示

 詳細は東芝パッケージ名のリンク先をご確認ください。

絶対最大定格

項目 記号 値 単位
ドレイン-ソース間電圧 VDSS 40 V
ゲート-ソース間電圧 VGSS +/-20 V
ドレイン電流 ID 12 A
許容損失 PD 3 W

電気的特性

項目 記号 測定条件 値 単位
ゲートしきい値電圧 (Max) Vth - 2.4 V
ゲートしきい値電圧 (Min) Vth - 1.4 V
ドレイン-ソース間オン抵抗 (Max) RDS(ON) |VGS|=4.5V 18 mΩ
ドレイン-ソース間オン抵抗 (Max) RDS(ON) |VGS|=10V 12 mΩ
入力容量 (Typ.) Ciss - 1110 pF
ゲート入力電荷量 (Typ.) Qg - 7.5 nC
ご購入・サンプル請求のご案内
お取引のある販売店、または、当社特約店、オンラインディストリビューターまでご相談下さい。
オンラインでの少量サンプルのご購入については、以下のボタンから検索が可能です。

ドキュメント

  • チェックボックスが無効化されているドキュメントは、一括ダウンロードの対象外です。

2022年03月

2022年05月

2024年02月

2024年09月

2024年12月

2024年12月

注

LTspice ®はADI社（Analog Devices、Inc.）のシミュレーション・ソフトウエアおよびその登録商標です。

オーダー品番

オーダー品番（代表例） MOQ(pcs) 信頼性データ RoHS AEC_Q100-Q101 備考
SSM6K804R,LF 3000 Yes - 一般用途
SSM6K804R,LXGF 3000 - Yes Yes(注) 特定用途(注)

(注)：詳細は当社営業窓口まで、または当社Webサイトのお問い合わせフォームからお問い合わせください。


リファレンスデザイン

USB PD用車載昇降圧DC-DCコンバーター
USB PD用車載昇降圧DC-DCコンバーターの各種回路の設計ポイントの解説、設計データ、使用方法などを提供。
詳細

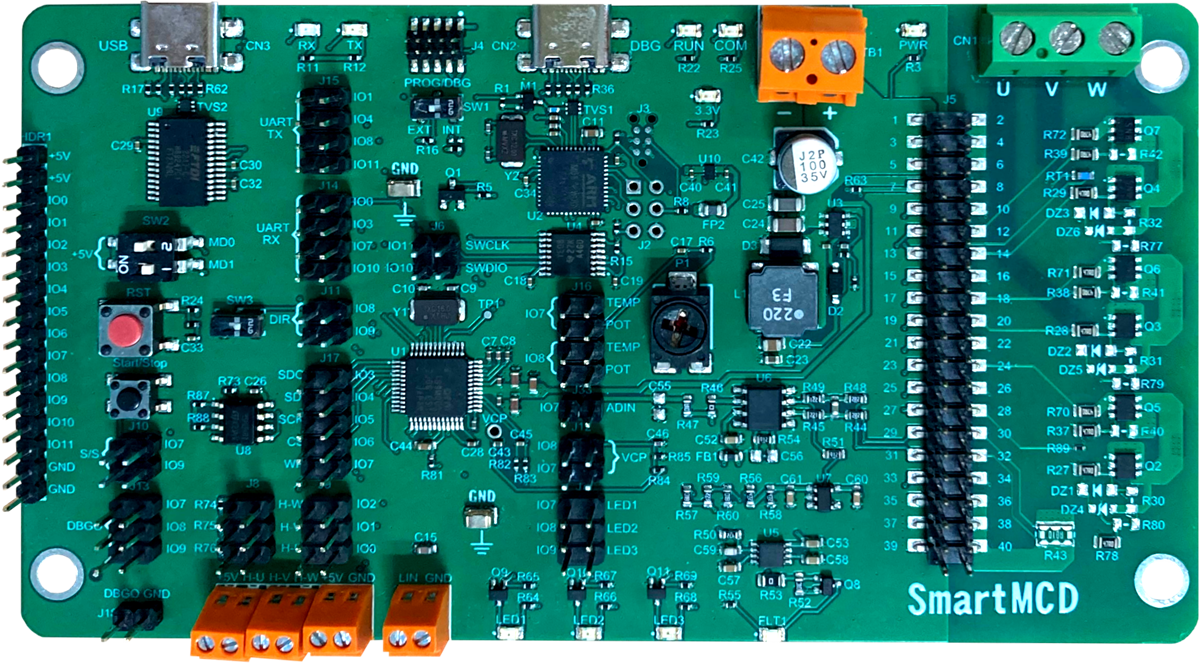

SmartMCD™ 適用ボディ系モーター制御回路
