小型パッケージ採用で機器の小型化に貢献するブラシ付きDCモータードライバーICの発売について

小型パッケージ採用で機器の小型化に貢献するブラシ付きDCモータードライバーICの発売についての画像です。

当社は、広い動作電圧範囲で駆動できる、汎用性の高いブラシ付きDCモータードライバーICシリーズのラインアップに、小型パッケージ採用により、小型化を実現した新製品「TB67H450AFTG」を追加しました。新製品は、既存製品「TB67H450AFNG」の小型パッケージ版で、モーター出力電圧定格50V、モーター出力電流定格3.5A[注1]を実現しております。モーター電源電圧の動作範囲は、4.5Vから44Vです。

近年、限られたスペースで多機能を実現するバッテリー駆動機器 (ロボットクリーナーなど) やUSB駆動機器 (USBファンなど) 、家電機器、OA機器、金融機器では、モータードライバーICの小型化が求められます。モータードライバーICの小型化は、設計の自由度を向上させ、基板の小型化に貢献できます。

新製品TB67H450AFTGは、3×3mm (typ.) のVQFN16パッケージを採用することで、既存製品TB67H450AFNGのHSOP8パッケージと比較して約70%の実装面積削減を達成しています。スペース制約がある中でも自由度の高い設計が可能となり、基板の小型化に貢献します。また、VQFN16パッケージは裏面放熱パッドを採用しており、高い放熱性と小型パッケージの両立を実現します。

新製品はモーター駆動用電源4.5Vから44Vに対応しており、5VのUSB駆動機器から高い電圧駆動が必要となる家電機器、OA機器、金融機器などのアプリケーションに幅広く使用可能です。さらに、各種アプリケーションに共通して求められる低消費電力化に対し、ストップモードから自動でスタンバイモードへ移行し、内部回路動作用のレギュレーターをオフにする機能を搭載しています。これにより、スタンバイモード時の電流を大幅に削減しており、家電機器やOA機器における省電力化や、モバイル機器のバッテリー駆動時間の向上に貢献します。

当社は、今後も市場の要求に応えるため、ブラシ付きDCモータードライバーICのラインアップを拡充していきます。

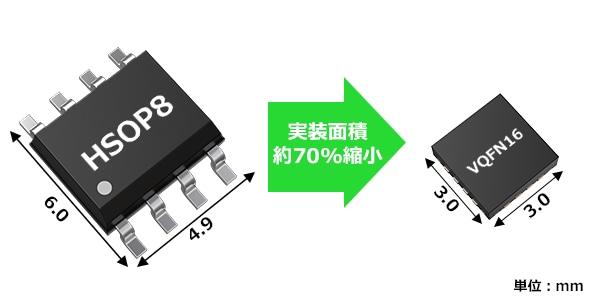

図. VQFN16パッケージとHSOP8パッケージの実装領域比較
図. VQFN16パッケージとHSOP8パッケージの実装領域比較

[注1] 実際に駆動可能なモーター電流値は、周囲温度や電源電圧などの使用条件により制限されます。

新製品の主な特長

  1. 小型パッケージを採用 (裏面放熱パット付き小型面実装VQFN16パッケージ)
  2. 4.5～44Vの広い動作電圧範囲 : 5VのUSB駆動機器から高い電圧駆動が必要となる家電機器、OA機器、金融機器などのアプリケーションに幅広く使用可能
  3. 低消費電流 : スタンバイモードにおける消費電流 IM=1μA (max) (VM=24V、Ta=25℃)

アプリケーション

  • バッテリー駆動機器 (ロボットクリーナー、家庭用小型ロボットなど)
  • 電子錠
  • USB駆動機器 (USBファンなど)
  • 家電機器 (冷蔵庫、温水洗浄便座など)
  • OA機器
  • 金融機器

新製品の主な仕様

(特に指定のない限り、VM=24V、Ta＝25℃)

品番 TB67H450AFTG
対応モーター ブラシ付きDCモーター
Hブリッジch数 1ch
絶対最大定格 モーター電源電圧 VM (V)  50
モーター出力電流 IOUT (A)  3.5
動作範囲 モーター電源電圧 VM (V) Ta=-40～85°C 4.5～44
モーター出力電流 IOUT (A) Ta=-40～85°C 0～3.0
電気的特性 出力トランジスタードレイン-ソース間
　 オン抵抗 (上下和) Ron(H+L) (Ω)		 Tj=25°C、
順方向、
IOUT=1.5A		 Typ. 0.6
消費電流 IM1 (μA) 出力: OPEN、
スタンバイモード
(IN1/IN2=Low)		 Max 1
安全機能 過電流検出、過熱検出、低電圧検出
その他・特長 定電流制御機能 (定電流PWM制御) 搭載
正転/逆転/ブレーキ/ストップ制御に対応
パッケージ 名称 P-VQFN16-0303-0.50-001
サイズ (mm) Typ. 3×3
