1.6 kW T型3レベル方式PFC電源

T型3レベル方式力率補正(PFC)回路による1.6 kW AC-DCコンバーター電源。各種回路の設計ポイントの解説、設計データ、使用方法などを提供。

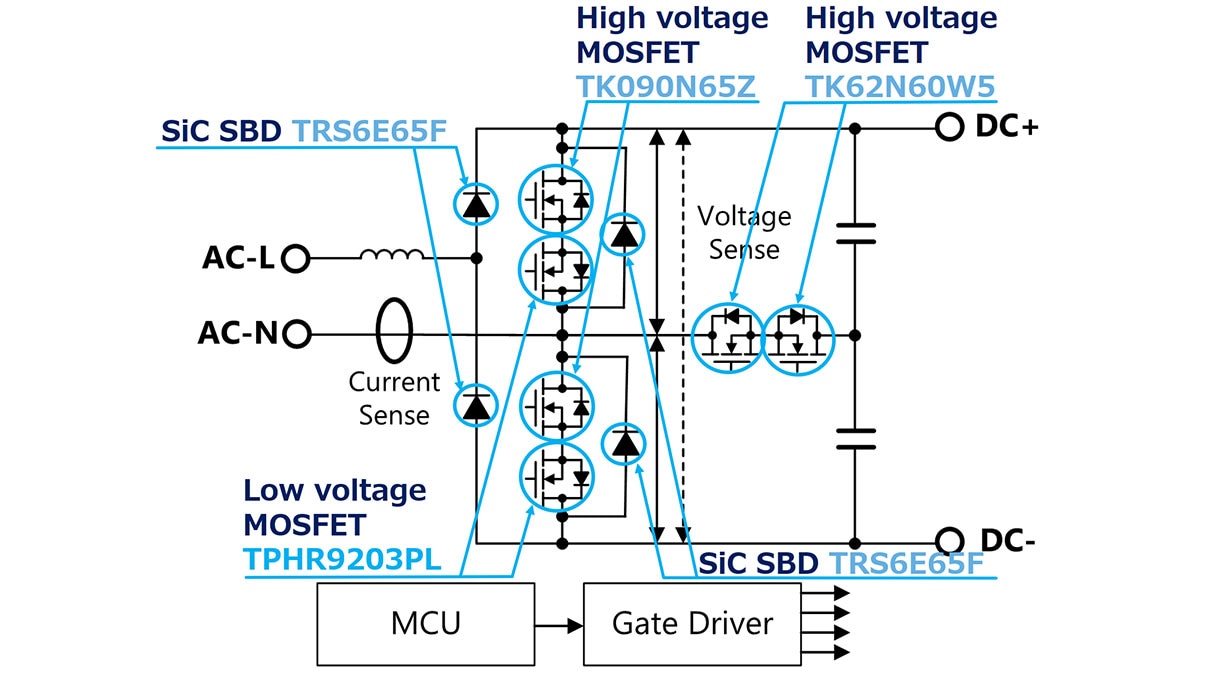

これは、1.6 kW T型3レベル方式PFC電源の画像です。
TRS6E65F TRS6E65F TK090N65Z TK090N65Z TPHR9203PL TPHR9203PL TRS6E65F TRS6E65F TK62N60W5 TK62N60W5

クリックで詳細製品情報表示

特長

  • 変換効率：97.3 % (Vin = 230 V、100 %負荷)
  • 外形サイズ：335 mm × 165 mm
  • 最適なパワーMOSFET、ダイオードをトータルで提案

概要

入力電圧 AC 90 ～ 264 V
出力電圧 DC 380 V
出力電力 1.6 kW (@ AC 180 ～ 264 V), 800 W (@ AC 90 ～ 115 V)
回路構成 T型3レベル方式PFC回路

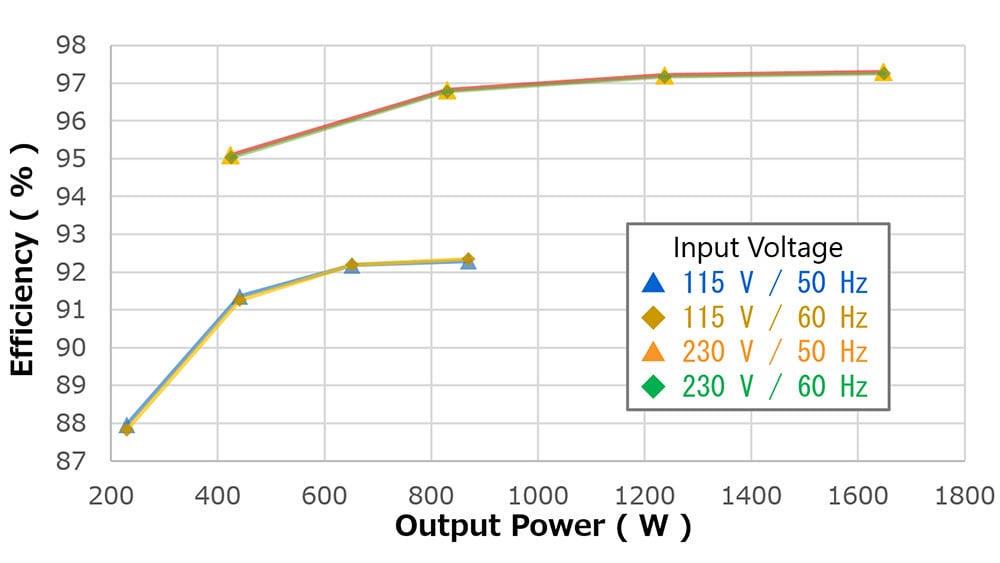

これは、効率カーブの画像です。
効率カーブ

デザインドキュメント

回路の動作概要、設計ポイントの解説など、設計者向けの資料を提供。各タブをクリックして、回路設計・検討にお役立てください。

デザインデータ

EDAツールに読み込んで使用する回路データ、PCBレイアウトデータ、PCB製造に使用するデータを提供。複数のツールベンダーの形式を用意しています。お使いのツールで自由に編集加工可能です。

使用東芝製品

品番 製品 搭載部位・数量 特徴
パワーMOSFET (N-ch 500V<VDSS≤700V) メインスイッチ・2 N-ch MOSFET, 650 V, 0.09 Ω@10V, TO-247, DTMOSⅥ
パワーMOSFET (N-ch 500V<VDSS≤700V) 中点スイッチ・2 N-ch MOSFET, 600 V, 0.045 Ω@10V, TO-247, DTMOSⅣ
パワーMOSFET (N-ch 1素子 VDSS≤30V) メインスイッチ逆電流遮断・2 N-ch MOSFET, 30 V, 0.00092 Ω@10V, SOP Advance, U-MOSⅨ-H
SiCショットキーバリアダイオード 環流用・4 650 V/6 A SiC Schottky Barrier Diode, TO-220-2L
