車載用ブラシ付きDCモーター制御回路 (TB9103FTG使用)

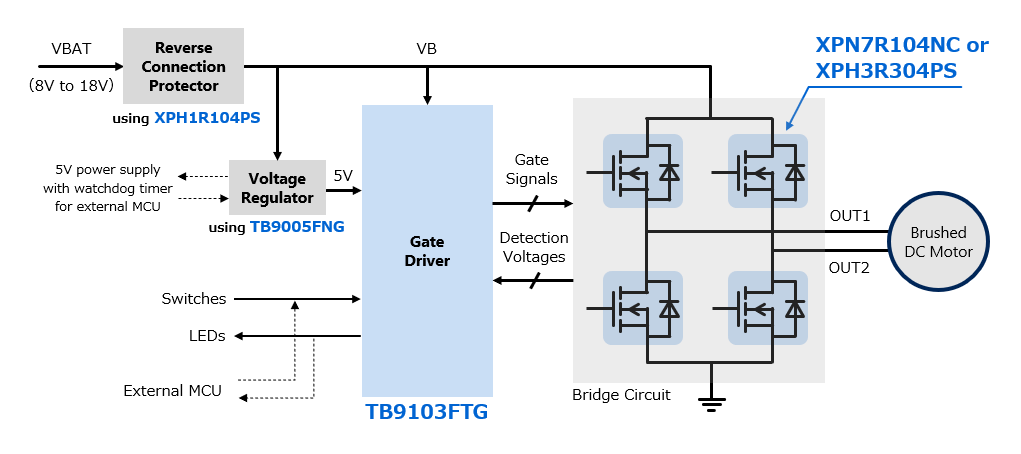

車載用ブラシ付きDCモーター制御回路 (TB9103FTG使用) によりHalf-bridgeモードで2台のモーター、またはH-Bridgeモードで1台のモーターの制御が可能。モーター制御は基板のスイッチまたは外付けMCUで可能。各種回路の設計ポイントの解説、設計データ、使用方法などを提供。

基板外観
XPH1R104PS XPH1R104PS TB9005FNG TB9005FNG TB9103FTG TB9103FTG XPN7R104NC XPN7R104NC XPN7R104NC XPN7R104NC XPN7R104NC XPH3R304PS

クリックで詳細製品情報表示

特長

  • 車載用ブラシ付きDCモーター制御回路
  • Half-bridgeモードとH-bridgeモードを選択可能
  • 自動車のドア、窓のクロージャーモーター等に使用可能
  • 基板サイズ：75mm x 75mm

概要

入力電源電圧 DC 8V ~ 18V
入力制御信号電圧 DC 5V
定格出力電流 10A (Max.) XPN7R104NC MOSFET使用時 / 20A (Max.) XPH3R304PS MOSFET使用時

デザインドキュメント

回路の動作概要、設計ポイントの解説など、設計者向けの資料を提供。各タブをクリックして、回路設計・検討にお役立てください。

デザインデータ

EDAツールに読み込んで使用する回路データ、PCBレイアウトデータ、PCB製造に使用するデータを提供。複数のツールベンダーの形式を用意しています。お使いのツールで自由に編集加工可能です。

使用東芝製品

品番 製品 搭載部位・数量 特徴
車載用Hブリッジドライバ ブリッジ回路駆動・1 DCブラシ付モータープリドライバ—
車載CPU用レギュレーター, ウオッチドッグタイマー内蔵 5V電源回路・1
パワーMOSFET (N-ch 1素子 30V<VDSS≤60V) ブリッジ回路・4 N-ch MOSFET, 40 V, 20 A, 0.0071 Ω@10V, TSON Advance(WF)
パワーMOSFET (N-ch 1素子 30V<VDSS≤60V) ブリッジ回路・4 N-ch MOSFET, 40 V, 60 A, 0.0033 Ω@10V, SOP Advance(WF)
パワーMOSFET (N-ch 1素子 30V<VDSS≤60V) 逆方向接続保護回路・1 N-ch MOSFET, 40 V, 120 A, 0.00114 Ω@10V, SOP Advance(WF)
小型・低オン抵抗MOSFET LED駆動・2 P-ch MOSFET, -20 V, -0.8 A, 0.39 Ω@4.5V, SOT-723(VESM)
低周波増幅用トランジスター 逆方向接続保護回路・1 NPN Bipolar Transistor, 50 V, 1 A, SOT-23F
高速スイッチング用バイポーラーパワートランジスター 5V電源回路・1 PNP Bipolar Transistor, -50 V, -5 A, New PW-Mold
小信号ショットキーバリアダイオード 電源回路・3 30 V/0.2 A Schottky Barrier Diode, SOD-523(ESC)
ツェナーダイオード ブリッジ回路・1 27 V Zener Diode, SOD-323(USC)

関連ドキュメント

搭載製品のアプリケーションノートなど、類似回路の設計・検討に役立つ資料を提供。各タブをクリックして活用ください。

アプリケーション

パワースライドドア
パワースライドドアの設計では、モーターロック電流に対する耐量確保、低消費電力化などが重要です。ここでは回路構成例などとともに、モーター駆動部、電源部などに適した幅広い半導体製品の情報を提供しています。
