バイポーラートランジスター 電気的項目について

以下説明にはNPN型トランジスターを例にしています。

電気的項目
項目 記号 測定条件 最小 標準 最大 単位
1. コレクターしゃ断電流 ICBO VCB = 60 V, IE = 0 0.1 µA
2. エミッターしゃ断電流 IEBO VEB = 5 V, IC = 0 0.1 µA
3. 直流電流増幅率 hFE(1)(注) VCE = 6 V, IC = 2mA 70 700
hFE(2) VCE = 6 V, IC = 150 mA 25 100
4. コレクター・エミッター間飽和電圧 VCE(SAT) IC = 100 mA, IB = 10 mA 0.1 0.25 V
5. ベース・エミッター間飽和電圧 VBE(SAT) IC = 100 mA, IB = 10 mA 1.0 V
トランジション周波数 fT VCE = 10 V, IC = 1 mA 80 MHz
コレクター出力容量 Cob VCB = 10 V, IE = 0, f = 1MHz 2.0 3.5 pF
ベース拡がり抵抗 rbb' VCE = 10 V, IE = -1mA, f = 30MHz 50 Ω
雑音指数 NF VCE = 6 V, IC = 0.1 mA, f = 1 kHz, RG = 10 kΩ 1 10 dB
  • 注:hFE(1)分類 O:70~140, Y:120~240, GR:200~400, BL:350~700
ICBOの測定例を示した図
1. コレクターしゃ断電流

ICBOの測定

IEBOの測定例を示した図

2. エミッターしゃ断電流

IEBOの測定

直流電流増幅率hFEの測定例を示した図

3. 直流電流増幅率

直流電流増幅率hFEの測定

直流電流増幅率hFEの特性例を示した図

規定のコレクター電流になる様にベース・エミッター間電圧VBEを増加させ規定のコレクター電流ICになる様に調整その時のベース電流IBを測定し、次式により直流電流増幅率hFEを算出する。
hFE=IC/IB



直流電流増幅率hFE特性例

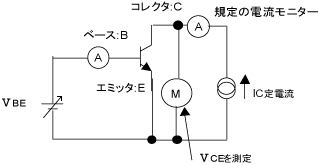

コレクター・エミッター間飽和電圧VCE(sat)の測定例を示した図

4. コレクター・エミッター間飽和電圧

コレクター・エミッター間飽和電圧VCE(sat)の測定

コレクター・エミッター間飽和電圧VCE(sat)の測定例を示した図

規定のコレクター電流ICを定電流で印加しベース・エミッター間VBEを増加させ、規定のベース電流IBになる様に調整し、コレクター-エミッター間電圧を測定する 。

(注)定電流電源のオープン電圧は必ずコレクター-エミッター間耐圧電圧以下になる様にしてください。



コレクター・エミッター間飽和電圧VCE(sat)

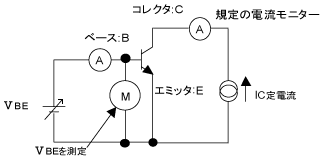

ベース・エミッター間飽和電圧VBE(sat)の測定例を示した図

5. ベース・エミッター間飽和電圧

ベース・エミッター間飽和電圧VBE(sat)の測定

ベース・エミッター間飽和電圧VBE(sat)の特性例を示した図

規定のコレクター電流ICを定電流で印加しベース・エミッター間VBEを増加させ、規定のベース電流IBになる様に調整し、ベース-エミッター間電圧を測定する 。

(注)定電流電源のオープン電圧は必ずコレクター-エミッター間耐圧電圧以下になる様にしてください。



ベース・エミッター間飽和電圧VBE(sat)
