車載ブラシレスモータードライバー
車載用電動ポンプ向けには、当社は車載用途で数多くの実績のあるハードロジック制御によるセンサレス技術が採用されています。HVACブロワ―向けには、正弦波駆動技術で静かで効率的なモーター駆動を実現しています。EPS用途向けには機能安全要求を盛り込んだセンサ入力製品群等をラインナップしています。各種アプリケーションや電動化のニーズなど、お客様が求める要求仕様を満足する車載モーターASSPsです。車載信頼性試験（AEC-Q100）を適合した車載Solutionsを提供します。
ラインアップ
品番 |
パッケージ | 入力 | 通電 制御 |
出力 | 機能/特長 | 電源 電圧 |
信頼性レベル |
|---|---|---|---|---|---|---|---|
|
|
SSOP24-P-300-0.65A | PWM、 DC電圧 |
120° (センサーレス) |
ゲートドライバー Pch/Nch |
部品点数の削減が可能で、シンプルな応用回路、 センサーレス制御、過電流検出、出力PWMのダイナミックレンジ拡大 | 5.5～18V | AEC-Q100 適合 |
|
|
SSOP24 | PWM | 120° (センサーレス) |
ゲートドライバー Pch/Nch |
センサーレス制御 | 8～16V | - |
|
|
SSOP24-P-300-0.65A | PWM、 DC電圧 |
120° | ゲートドライバー Pch/Nch |
少ない外付け部品、PWM/DC両入力に対応、120°通電制御、5VセンサーCOMP | 6～18V | - |
|
|
QFP48-P-0707-0.50 | PWM、 相信号 |
120° 外部 制御 |
ドライバー 内蔵 |
モーターダイレクト駆動可能(0.3A 出力混載)、LINトランシーバー(rev1.3)、5Vシステム電源 |
7～18V | - |
|
|
LQFP64-P-1010-0.50E | PWM、 DC電圧 |
180° 正弦波 |
ゲートドライバー Nch/Nch |
正弦波電流の静音駆動が可能、自動進角制御により、高効率駆動が可能 | 7～18V | AEC-Q100 適合 |
|
|
LQFP64-P-1010-0.50E | PWM | 外部 制御 |
ゲートドライバー Nch/Nch |
Safety Relay(5ch)内蔵、異常検出時の動作を選択可能、監視回路の初期診断機能を内蔵 | 4.5～28V | AEC-Q100 適合 |
|
|
P-VQFN48-0707-0.50-005 | PWM | 外部 制御 |
ゲートドライバー Nch/Nch |
Safety Relay(3ch)内蔵、異常検出時の動作を選択可能、監視回路の初期診断機能を内蔵 | 4.5～28V | AEC-Q100 適合 |
| TB9084FTG 開発中 |
P-VQFN36-0606-0.50-003 | PWM | 外部 |
ゲートドライバー |
TB9083のカットダウン版。ゲートドライバー電流能力削減、電流検出AMPを2ch、Safety Relayを2ch削除など。 | 5.7～28V |
AEC-Q100 適合 |
| P-HTQFP48-0707-0.50-001 | - | ベクトル制御 | ゲートドライバー Nch/Nch |
MCUやゲートドライバーなどの集積化によりシステムの小型化が可能、当社独自のセンサーレス制御用のベクトルエンジン内蔵 | 6～18V | AEC-Q100 適合 |
技術トピックス
アプリケーション

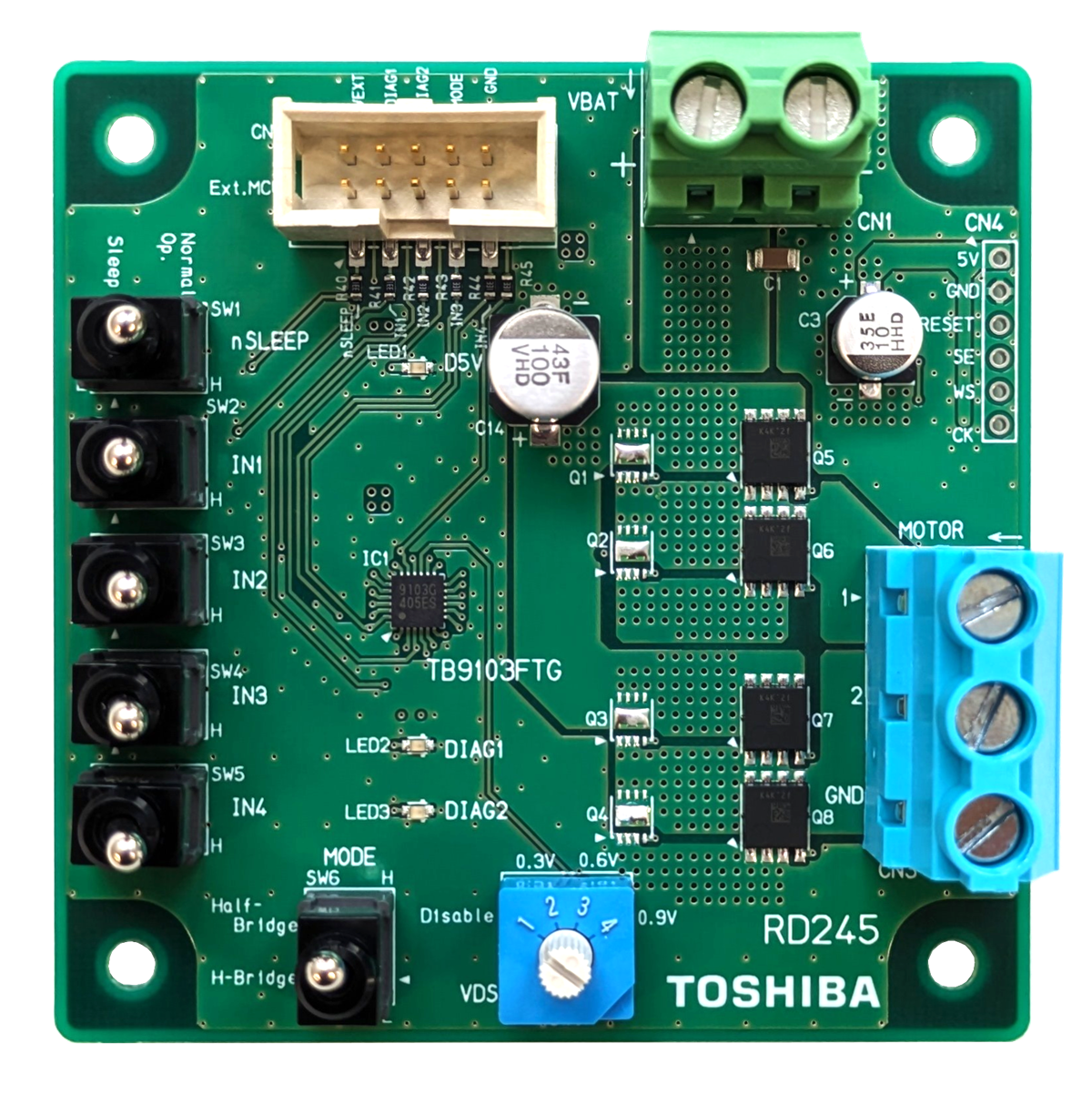

リファレンスデザイン
