SSM3K15AFS

小信号MOSFET

  • 関連リファレンスデザイン(2)

データシート

SSM3K15AFS データシート/日本語[2014年03月]PDF: 278KB

データシート

SSM3K15AFS データシート/英語[2014年03月]PDF: 228KB

シミュレーションモデル

PSpiceモデル[2015年05月]lib: 3KB

シミュレーションモデル

LTspiceモデル[2019年02月]mod: 20KB

信頼性情報

信頼性データ[2024年09月]PDF: 330KB

環境関連情報

欧州RoHS指令(2011/65/EU)に関する証明書[2025年01月]PDF: 123KB

環境関連情報

REACH SVHCに関する証明書[2025年01月]PDF: 104KB

アプリケーションノート

簡易CFDモデルアプリケーションノート[2022年11月]PDF: 1433KB

アプリケーションノート

小型面実装 MOSFET 使用上の注意点[2022年01月]PDF: 1091KB

カタログ

ミニカタログ セミパワー&小型低RON MOSFETのご紹介[2024年12月]PDF: 860KB

カタログ

ミニカタログ 小型パッケージMOSFETのご紹介[2024年12月]PDF: 1133KB

カタログ

セレクションガイド MOSFETs 2024 Rev2.0[2024年07月]PDF: 10837KB

カタログ

セレクションガイド 小信号 2024 Rev2.0[2024年07月]PDF: 15538KB

カタログ

ミニカタログ　車載、産業向け東芝MOSFETのご紹介[2024年04月]PDF: 1015KB

データシート

SSM3K15AFS データシート/日本語[2014年03月]PDF: 278KB

データシート

SSM3K15AFS データシート/英語[2014年03月]PDF: 228KB

アプリケーションノート

簡易CFDモデルアプリケーションノート[2022年11月]PDF: 1433KB

アプリケーションノート

小型面実装 MOSFET 使用上の注意点[2022年01月]PDF: 1091KB

シミュレーションモデル

PSpiceモデル[2015年05月]lib: 3KB

シミュレーションモデル

LTspiceモデル[2019年02月]mod: 20KB

信頼性情報

信頼性データ[2024年09月]PDF: 330KB

環境関連情報

欧州RoHS指令(2011/65/EU)に関する証明書[2025年01月]PDF: 123KB

環境関連情報

REACH SVHCに関する証明書[2025年01月]PDF: 104KB

カタログ

ミニカタログ セミパワー&小型低RON MOSFETのご紹介[2024年12月]PDF: 860KB

カタログ

ミニカタログ 小型パッケージMOSFETのご紹介[2024年12月]PDF: 1133KB

カタログ

セレクションガイド MOSFETs 2024 Rev2.0[2024年07月]PDF: 10837KB

カタログ

セレクションガイド 小信号 2024 Rev2.0[2024年07月]PDF: 15538KB

カタログ

ミニカタログ　車載、産業向け東芝MOSFETのご紹介[2024年04月]PDF: 1015KB

製品概要

用途 ロードスイッチ
極性 N-ch
世代 U-MOSⅢ
内部接続 シングル
RoHS Compatible Product(s) (#) 適合品あり

パッケージ

東芝パッケージ名 SOT-416 (SSM)
外観 SSM
JEITA SC-75
パッケージコード SOT-416
ピン数 3
実装区分 表面実装
パッケージ寸法
幅×長さ×高さ (mm)		 1.6×1.6×0.7
パッケージ寸法図 表示
参考パッド寸法図 表示
Ultra Librarian® CADモデル
(シンボル/フットプリント/3Dモデル)		 UltraLibrarian<sup>®</sup>から所望のCADフォーマットでダウンロード<br>(注1)(注3)

UltraLibrarian®から所望のCADフォーマットでダウンロード
(注1)(注3)
SamacSys CADモデル
(シンボル/フットプリント/3Dモデル)		 SamacSysからダウンロード<br>(注2)(注3)

SamacSysからダウンロード
(注2)(注3)

 詳細は東芝パッケージ名のリンク先をご確認ください。

注1

Ultra Librarian® はEMA社（EMA Design Automation, Inc.）のCADモデルライブラリおよびその登録商標です。CADモデル(Symbol/Footprint /3D model)は、Ultra Librarian®によって提供されます。

注2

SamacSysはSupplyframe, Inc.の完全子会社です。CADモデル（シンボル/フットプリント/3Dモデル）はSupplyframe, Inc.によって提供されます。

注3

フットプリントは、各社の仕様に基づき生成され、弊社Webサイト上に掲載されている参考パッド寸法とは異なる場合がありますので、ご注意ください。

絶対最大定格

項目 記号 値 単位
ドレイン-ソース間電圧 VDSS 30 V
ゲート-ソース間電圧 VGSS +/-20 V
ドレイン電流 ID 100 mA
許容損失 PD 0.1 W

電気的特性

項目 記号 測定条件 値 単位
ゲートしきい値電圧 (Max) Vth - 1.5 V
ゲートしきい値電圧 (Min) Vth - 0.8 V
ドレイン-ソース間オン抵抗 (Max) RDS(ON) |VGS|=2.5V 6.0 Ω
ドレイン-ソース間オン抵抗 (Max) RDS(ON) |VGS|=4V 3.6 Ω
入力容量 (Typ.) Ciss - 13.5 pF
ご購入・サンプル請求のご案内
お取引のある販売店、または、当社特約店、オンラインディストリビューターまでご相談下さい。
オンラインでの少量サンプルのご購入については、以下のボタンから検索が可能です。

ドキュメント

  • チェックボックスが無効化されているドキュメントは、一括ダウンロードの対象外です。

2015年05月

2019年02月

2024年09月

2025年01月

2025年01月

注

LTspice ®はADI社（Analog Devices、Inc.）のシミュレーション・ソフトウエアおよびその登録商標です。

オーダー品番

オーダー品番（代表例） MOQ(pcs) 信頼性データ RoHS 備考
SSM3K15AFS,LF 3000 Yes 一般用途

リファレンスデザイン

これは、SiC MOSFETモジュール用ゲートドライバー の画像です。
SiC MOSFETモジュール用ゲートドライバー
近年、産業用モータードライブや鉄道用インバーターなどの電力変換装置では小型化、損失低減を目的に、従来のSi系パワーデバイスに代わりSiC MOSFETを搭載したSiC MOSFETモジュールの採用が進んでいます。各種保護機能を搭載し、このSiC MOSFETモジュールを安全に駆動するゲートドライバー回路です。
本デザインは、外付けバッファー用MOSFETによる大電流ゲート駆動が可能で各種保護機能が内蔵されたプリドライバーカプラーTLP5231を使用することで、大電流／高電圧SiC MOSFETモジュールを絶縁ゲート駆動します。ハイサイドとローサイドの2チャンネル構成を62mm × 100mmの基板サイズで実現し、当社Dual MOSFETモジュールにビルトイン可能です。
回路各部の設計ポイント・使用方法・各部調整方法の解説や、回路図や基板パターンの設計情報を提供しており、皆様の設計にお役立ていただけます。
詳細

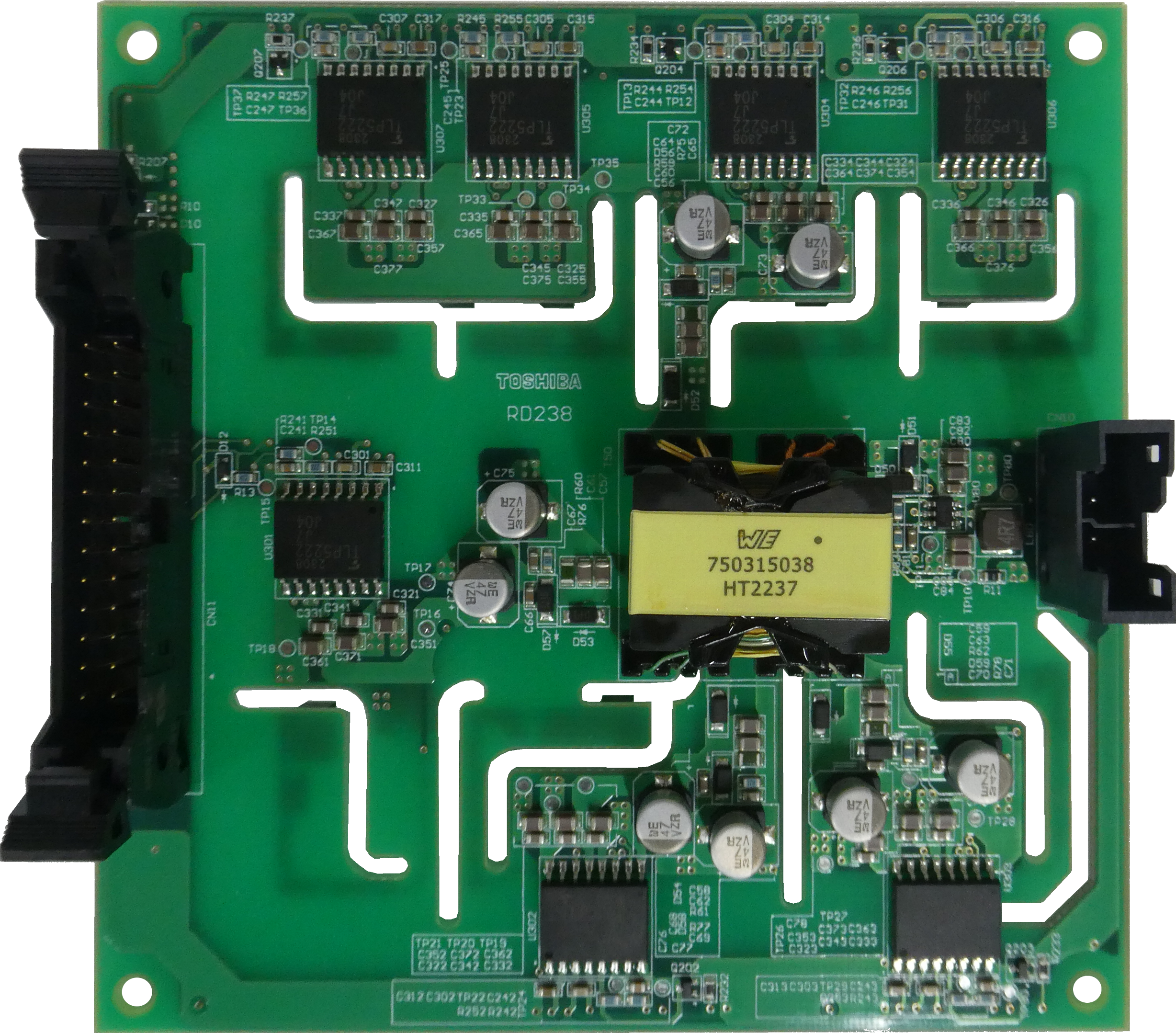

これは、3相インバーター用絶縁ゲートドライバー の画像です。
