TCR1HF50B

低ドロップアウト(LDO)リニアーボルテージレギュレーター

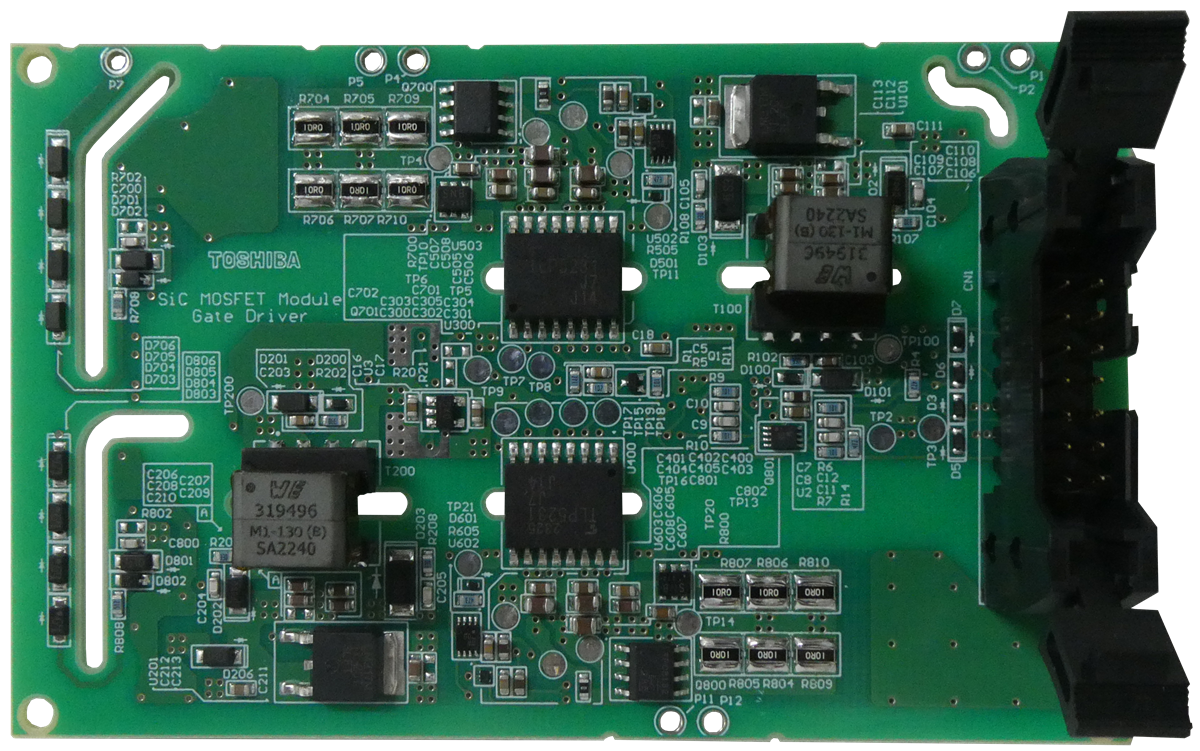

  • 関連リファレンスデザイン(3)

データシート

TCR1HF50B データシート/日本語[2024年11月]PDF: 2806KB

データシート

TCR1HF50B データシート/英語[2024年11月]PDF: 2554KB

信頼性情報

信頼性データ[2024年10月]PDF: 300KB

環境関連情報

欧州RoHS指令(2011/65/EU)に関する証明書[2024年12月]PDF: 123KB

環境関連情報

REACH SVHCに関する証明書[2024年12月]PDF: 104KB

アプリケーションノート

LDOレギュレーター高周波回路向け電源への応用[2022年04月]PDF: 3830KB

アプリケーションノート

低電圧で低ドロップアウト・低損失を実現する 2 電源 LDO[2021年06月]PDF: 899KB

アプリケーションノート

ロードロップアウト レギュレーターIC(LDO)の基礎[2021年03月]PDF: 1480KB

アプリケーションノート

LDOレギュレータ 用語集[2021年03月]PDF: 581KB

アプリケーションノート

LDOの自己発熱の考え方と選択方法[2021年03月]PDF: 790KB

アプリケーションノート

LDOの負荷過渡応答と改善方法[2021年03月]PDF: 1162KB

アプリケーションノート

LDOの発振原理と発振耐性向上について[2021年03月]PDF: 1637KB

アプリケーションノート

読めば分かる!LDOのリップル圧縮度と改善方法[2021年03月]PDF: 1111KB

アプリケーションノート

LDOレギュレーターCMOSイメージセンサーデジタルコア向け電源回路への応用[2020年10月]PDF: 2943KB

アプリケーションノート

LDOレギュレーターMCU向け電源回路への応用[2020年10月]PDF: 3044KB

カタログ

ミニカタログ 東芝 小型LDOレギュレーターのご紹介[2024年08月]PDF: 980KB

カタログ

セレクションガイド 小信号 2024 Rev2.0[2024年07月]PDF: 15538KB

カタログ

ミニカタログ　東芝の回路保護ソリューション&スイッチソリューション[2023年06月]PDF: 630KB

データシート

TCR1HF50B データシート/日本語[2024年11月]PDF: 2806KB

データシート

TCR1HF50B データシート/英語[2024年11月]PDF: 2554KB

アプリケーションノート

LDOレギュレーター高周波回路向け電源への応用[2022年04月]PDF: 3830KB

アプリケーションノート

低電圧で低ドロップアウト・低損失を実現する 2 電源 LDO[2021年06月]PDF: 899KB

アプリケーションノート

ロードロップアウト レギュレーターIC(LDO)の基礎[2021年03月]PDF: 1480KB

アプリケーションノート

LDOレギュレータ 用語集[2021年03月]PDF: 581KB

アプリケーションノート

LDOの自己発熱の考え方と選択方法[2021年03月]PDF: 790KB

アプリケーションノート

LDOの負荷過渡応答と改善方法[2021年03月]PDF: 1162KB

アプリケーションノート

LDOの発振原理と発振耐性向上について[2021年03月]PDF: 1637KB

アプリケーションノート

読めば分かる!LDOのリップル圧縮度と改善方法[2021年03月]PDF: 1111KB

アプリケーションノート

LDOレギュレーターCMOSイメージセンサーデジタルコア向け電源回路への応用[2020年10月]PDF: 2943KB

アプリケーションノート

LDOレギュレーターMCU向け電源回路への応用[2020年10月]PDF: 3044KB

信頼性情報

信頼性データ[2024年10月]PDF: 300KB

環境関連情報

欧州RoHS指令(2011/65/EU)に関する証明書[2024年12月]PDF: 123KB

環境関連情報

REACH SVHCに関する証明書[2024年12月]PDF: 104KB

カタログ

ミニカタログ 東芝 小型LDOレギュレーターのご紹介[2024年08月]PDF: 980KB

カタログ

セレクションガイド 小信号 2024 Rev2.0[2024年07月]PDF: 15538KB

カタログ

ミニカタログ　東芝の回路保護ソリューション&スイッチソリューション[2023年06月]PDF: 630KB

製品概要

用途 民生機器 / 産業用電源 / モバイル機器 / カメラ/センサー電源 / 汎用電源
特長 広い入力電圧 / 低ドロップアウト電圧 / 低消費電流 / 高速負荷過渡応答
出力電圧タイプ 固定出力タイプ
過電流保護機能 Y
過熱保護機能 Y
突入電流抑制回路 Y
RoHS Compatible Product(s) (#) 適合品あり

パッケージ

東芝パッケージ名 SOT-25 (SMV)
外観 SMV
JEITA SC-74A
パッケージコード SOT-25
ピン数 5
実装区分 表面実装
パッケージ寸法
幅×長さ×高さ (mm)		 2.9×2.8×1.1
パッケージ寸法図 表示
参考パッド寸法図 表示

 詳細は東芝パッケージ名のリンク先をご確認ください。

絶対最大定格

項目 記号 値 単位
入力電圧 VIN 40 V
許容損失 (ガラスエポキシ基板(25.4mm×25.4mm)実装時) PD 580 mW

電気的特性

項目 記号 測定条件 値 単位
動作出力電流 (Max) IOUT - 150 mA
動作入力電圧 * VIN - 4 to 36 V
出力電圧 (Typ.) VOUT - 5.0 V
出力電圧ラインアップ VOUT - 1.8 to 5.0 V
バイアス電流(消費電流) (オン時) (Typ.) * IB(ON) IOUT=0mA 1.0 μA
スタンバイ電流 (オフ時) (Typ.) * IB(OFF) - 0.27 μA
ドロップアウト電圧 (Typ.) * VDO IOUT=0.15A 415 mV
リップル圧縮度 (Typ.) * R.R. f=1kHz 60 dB
出力雑音電圧 (Typ.) * VNO - 100 μVrms
動作温度 Topr - -40 to 125 ℃
出力コンデンサー容量 COUT - ≥0.47 μF

 *: 代表特性、詳細はデータシートをご参照ください。
