100 W LLC方式DC-DCコンバーター

LLC共振によるZero Volt Switchingを実現した100 W LLC方式DC-DCコンバーターのリファレンスデザインです。各種回路の設計ポイントの解説、設計データ、使用方法などを提供します。

これは、100 W LLC方式DC-DCコンバーターの基板写真です。

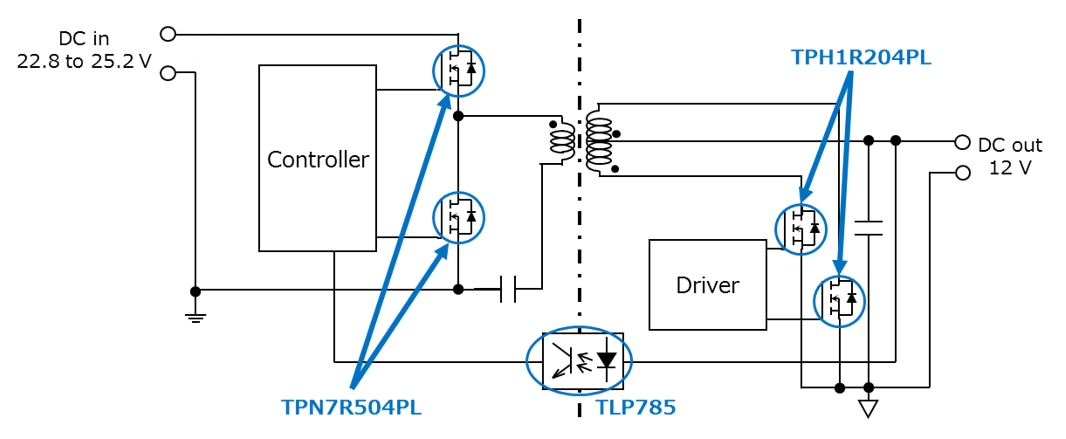

TPN7R504PL TPN7R504PL TLP785 TPH1R204PL TPH1R204PL

クリックで詳細製品情報表示

特長

  • 変換効率：88 % (Vin = 24 V、100 %負荷)
  • 外形サイズ：110 mm x 110 mm x 35 mm (裏面入出力端子を除く)
  • 最適なパワーMOSFET、フォトカプラーをトータルで提案

概要

入力電圧 DC 22.8 ～ 25.2 V
出力電圧 DC 12 V
出力電力 100 W
回路構成 LLC共振＋同期整流回路

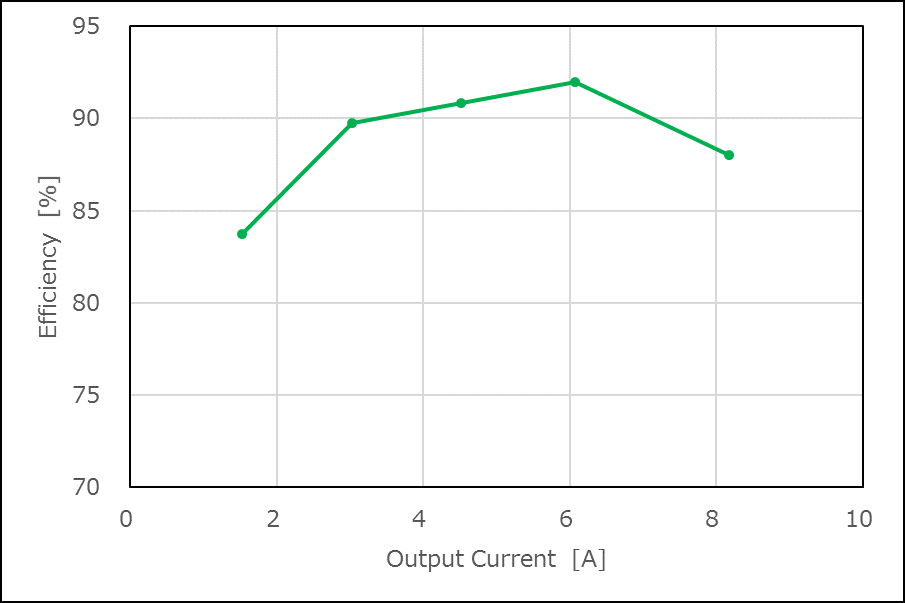

これは、100 W LLC方式DC-DCコンバーターの効率カーブです。
効率カーブ

デザインドキュメント

回路の動作概要、設計ポイントの解説など、設計者向けの資料を提供。各タブをクリックして、回路設計・検討にお役立てください。

デザインデータ

EDAツールに読み込んで使用する回路データ、PCBレイアウトデータ、PCB製造に使用するデータを提供。複数のツールベンダーの形式を用意しています。お使いのツールで自由に編集加工可能です。

使用東芝製品

品番 製品 搭載部位・数量 特徴
パワーMOSFET (N-ch 1素子 30V<VDSS≤60V) 一次側メインスイッチ・2 N-ch MOSFET, 40 V, 0.0075 Ω@10V, TSON Advance, U-MOSⅨ-H
パワーMOSFET (N-ch 1素子 30V<VDSS≤60V) 二次側・2 N-ch MOSFET, 40 V, 0.00124 Ω@10V, SOP Advance, U-MOSⅨ-H
