ダイオードとは

ダイオードはアノードとカソードと呼ばれる2つの端子を持ち、電流を一方向 (アノードからカソードの方向、順方向と呼びます) にのみ流す半導体デバイスです。ブレークダウン電圧を超える電圧を印加するなどの特別な場合を除き、逆方向には電流は流れません。1つのpn接合、またはこれに代わる1つの金属・半導体接合などを持つ能動部品です。汎用的なpn接合ダイオードは、エネルギー効率があまり良くないこと (オン時にVFxIFの電力が必要)、スイッチングスピードが遅いことから最近では需要が減少してきていますが、依然として主流の半導体デバイスです。

ダイオードの種類と特徴

ダイオードは接合の種類によって大きくpn接合ダイオードと金属・半導体接合ダイオード (ショットキーバリアダイオード) に分けられます。さらに、pn接合ダイオードは、整流ダイオードとツェナーダイオードに分けられます。 (図-1)
ダイオードの種類に関しては以下のFAQにも説明があります。

図-1　ダイオードの分類
図-1　ダイオードの分類

ダイオードの構造と動作

pn接合ダイオードとショットキーバリアダイオードの簡易構造図と記号を図-2に示します。
記号に関しては、ショットキーバリアダイオードを特別な記号で表示することもありましたが、現在は図に示す記号で統一されています。

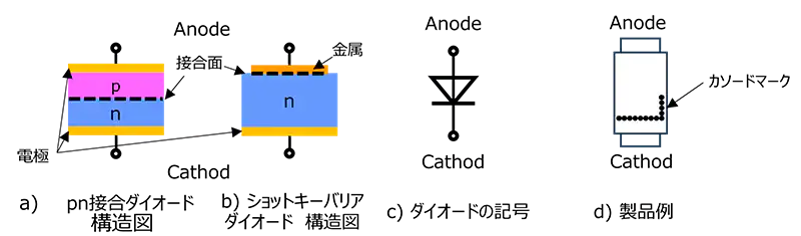

図-2　ダイオードの簡易構造図と記号
図-2　ダイオードの簡易構造図と記号

pn接合ダイオードの構造は簡易的には図-2 a)で表されますが、n型とp型を張り合わせたように作るわけではなく、n型の基板にｐ型にする不純物 (ホウ素 Bなど) をイオン注入や熱拡散することでp型の層を形成します。 (p型を基盤として不純物としてリン P などを用いてn型を形成する場合もあります。)
ショットキーバリアダイオードは一般的にn型に金属粒子を蒸着させることで構成されます。p型でもSBDを構成することは可能ですがリーク電流が大きく、一般的な利用は難しいため、n型が使用されることがほとんどです。

冒頭でダイオードは一方向にのみに電流を流すと書きました。この電流の流れる方向を順方向、電流の流れない方向を逆方向と呼びます。これに従って、図に示すように電圧は順バイアス方向と逆バイアス方向と定義されます。

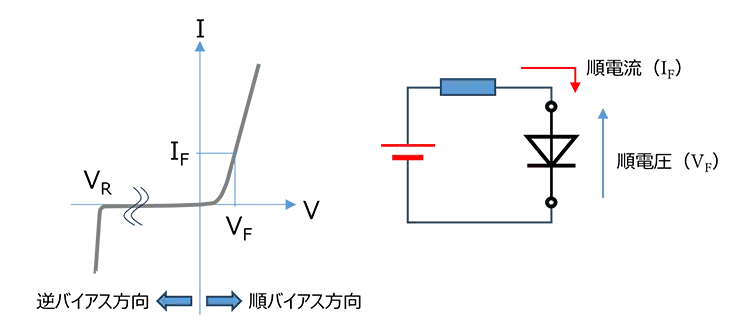

図-3　ダイオードの静特性
図-3　ダイオードの静特性

順バイアス方向 (アノード側を＋)に電圧を印加し電圧を大きくしていくと、ある電圧で電流が流れ始めます。この電圧は製品によって多少異なりますが、pn接合ダイオードで700mV程度、ショットキーバリアダイオードで200mV程度です。この電圧を順電圧 (VF) と呼びます。また、この時流れる電流を順電流 (IF) 呼びます。
逆バイアス方向 (カソード側を＋) に電圧を印加し電圧を大きくしていくと、ある電圧 (ブレークダウン電圧 VR) で急激に電流が流れます。
この電圧も製品によって異なりますが、pnジャンクションダイオードでは数十V～数百V、ショットキーバリアダイオードでは数十Vです。この急激に電流が流れる現象をブレークダウン (降伏) と呼びます。大きな電圧で電流の急激な増加が生じるため、一般的なダイオードでブレークダウンすると、素子の劣化・破壊が生じる可能性があります。このため、この現象を積極的に使用することを目的としたツェナーダイオードやESD保護ダイオードを除き、絶対最大定格の逆電圧 (VR) で規定され使用することはできません。
ダイオードの動作については、FAQ: “ダイオードはどのような動作をしますか？”にも説明があります。また、物性的な説明は、e-learning: “ショットキーバリアダイオードの基礎”に説明があります。

ダイオードの用途

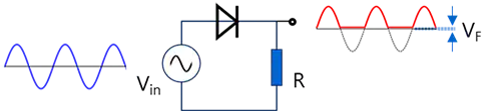

図-4　整流回路と入出力波形
図-4　整流回路と入出力波形

ダイオードは最も単純な半導体素子で、過去いろいろな回路を構成し幅広い用途に使用されてきました。多くの用途はICなどに置き換えられていますが、以下は現在でも良く使用されている用途例です。

  • 整流:
    ダイオードが一方向にしか電流を流さないという特性を利用する最も基本的な回路です。GNDを中心とした交流信号を入力すると、GNDより順電圧 (VF) 高い電圧レベルではダイオードがオンします。
    現在でも、これを応用した全波整流回路 (ダイオードブリッジ) は多くの電子機器に使用されています。
図-5　クリッパー回路・リミッター回路と入出力波形
図-5　クリッパー回路・リミッター回路と入出力波形

クリッパー回路、リミッター回路:
クリッパー回路には順方向クリッパーと逆方向クリッパーがあります。この応用としてリミッター回路があります。この回路は現在でもICの入力保護 (過電圧保護) に使用されています。

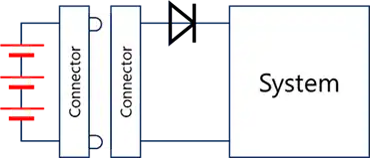

図-6　逆バッテリー保護回路と入出力波形
図-6　逆バッテリー保護回路と入出力波形
  • 逆接続保護:
    電池など、誤って極性を反対に接続する可能性がある場合に、電源ラインに直列にダイオードを接続します。通常のpn接合ダイオードはロス (挿入損失) が大きくなるため、VFの小さいショットキーバリアダイオードが用いられます。ただし、逆バイアス時のリークに注意が必要です。

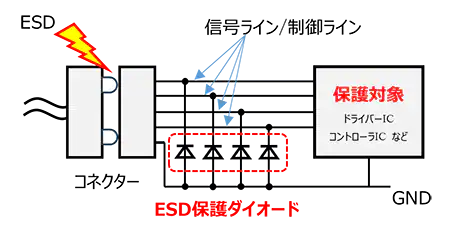

図-7　ESD保護回路
図-7　ESD保護回路
  • ESD保護:
    ESDが侵入する可能性のある、外部に露出している端子 (USB端子など) の信号ラインとGND間に接続して使用します。この用途に特化しているESD保護ダイオードかツェナーダイオードが用いられます。

ダイオードのパッケージ
ダイオードのパッケージはアノード・カソードの2つの端子を持つ２ピンのパッケージが主になります。当社では超小型から大型まで面実装パッケージを中心として展開しています。ダイオードを複数内蔵した多ピンパッケージもあります。
以下に幾つかの例を示します。
パッケージの寸法などの詳細については、以下のページを参照ください
ダイオードのパッケージ

表示：
SOD-962 (SL2)
W : 0.62 mm 0.024 inch
L : 0.32 mm 0.013 inch
H : 0.3 mm 0.012 inch
  • W / L / H
  • mm: 0.62 / 0.32 / 0.3
  • inch: 0.024 / 0.013 / 0.012
SOD-323 (USC)
W : 2.5 mm 0.098 inch
L : 1.25 mm 0.049 inch
H : 0.9 mm 0.035 inch
  • W / L / H
  • mm: 2.5 / 1.25 / 0.9
  • inch: 0.098 / 0.049 / 0.035
US-FLAT
W : 1.25 mm 0.049 inch
L : 2.5 mm 0.098 inch
H : 0.6 mm 0.024 inch
  • W / L / H
  • mm: 1.25 / 2.5 / 0.6
  • inch: 0.049 / 0.098 / 0.024
TO-220-2L
W : 10.05 mm 0.40 inch
L : 15.3 mm 0.60 inch
H : 4.45 mm 0.18 inch
  • W / L / H
  • mm: 10.05 / 15.3 / 4.45
  • inch: 0.40 / 0.60 / 0.18
TO-220F-2L
W : 10.0 mm 0.39 inch
L : 15.0 mm 0.59 inch
H : 4.5 mm 0.18 inch
  • W / L / H
  • mm: 10.0 / 15.0 / 4.5
  • inch: 0.39 / 0.59 / 0.18
SOT-883 (CST3)
W : 1.0 mm 0.039 inch
L : 0.6 mm 0.024 inch
H : 0.38 mm 0.015 inch
  • W / L / H
  • mm: 1.0 / 0.6 / 0.38
  • inch: 0.039 / 0.024 / 0.015
SOT-23 (SOT23)
W : 2.9 mm 0.11 inch
L : 2.4 mm 0.094 inch
H : 0.9 mm 0.035 inch
  • W / L / H
  • mm: 2.9 / 2.4 / 0.9
  • inch: 0.11 / 0.094 / 0.035
TO-247
W : 15.94 mm 0.63 inch
L : 20.95 mm 0.82 inch
H : 5.02 mm 0.20 inch
  • W / L / H
  • mm: 15.94 / 20.95 / 5.02
  • inch: 0.63 / 0.82 / 0.20
SOT-343 (USQ)
W : 2.0 mm 0.079 inch
L : 2.1 mm 0.083 inch
H : 0.95 mm 0.037 inch
  • W / L / H
  • mm: 2.0 / 2.1 / 0.95
  • inch: 0.079 / 0.083 / 0.037
DFN 8×8
W : 8.0 mm 0.31 inch
L : 8.0 mm 0.31 inch
H : 0.85 mm 0.033 inch
  • W / L / H
  • mm: 8.0 / 8.0 / 0.85
  • inch: 0.31 / 0.31 / 0.033
DFN6
W : 1.25 mm 0.049 inch
L : 1.0 mm 0.039 inch
H : 0.5 mm 0.020 inch
  • W / L / H
  • mm: 1.25 / 1.0 / 0.5
  • inch: 0.049 / 0.039 / 0.020
SOT-26 (SM6)
W : 2.9 mm 0.11 inch
L : 2.8 mm 0.11 inch
H : 1.1 mm 0.043 inch
  • W / L / H
  • mm: 2.9 / 2.8 / 1.1
  • inch: 0.11 / 0.11 / 0.043
DFN10
W : 2.5 mm 0.098 inch
L : 1.0 mm 0.039 inch
H : 0.5 mm 0.020 inch
  • W / L / H
  • mm: 2.5 / 1.0 / 0.5
  • inch: 0.098 / 0.039 / 0.020
