FLAG出力とは何でしょうか?

FLAG 出力は、異常検出機能の一つで、eFuse ICが特定の異常を検出した際に外部へ信号を出力する機能です。

TCKE9シリーズの例を説明します。図1はTCKE9シリーズのFLAG 端子等価回路を示しています。TCKE9シリーズはオープンドレイン構造となっているため外付けの抵抗でプルアップして使用してください。
プルアップ抵抗は、FLAG端子のシンク電流 ( 最大定格 ) を十分考慮の上選定し、実機にて十分な評価をしてください。 ( プルアップ抵抗値の参考としては 10kΩ となります )。
表1はTCKE9シリーズのFLAG出力の対象機能と動作タイミングを示したものになります。詳細は、個別のデータシートをご確認ください。

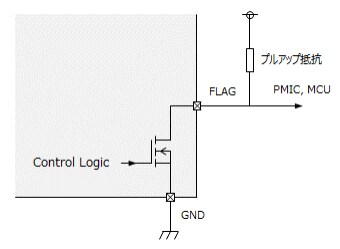

TCKE9シリーズのFLAG端子等価回路
図1 TCKE9シリーズのFLAG端子等価回路
表1 FLAG 出力の対象機能と動作タイミング(TCKE9シリーズ)
異常モード FLAG 出力 FLAG 出力の動作タイミング IC 動作
過熱 Yes Tj ≥ TSD 155 °C(標準)時 シャットダウン
過電圧 - - VOUT 電圧クランプ
低電圧 - - シャットダウン
過電流 - - IOUT 電流リミット
短絡 - - IOUT 電流リミット
ILIM 端子開放 - - シャットダウン
ILIM 端子短絡 Yes IOUT > 2A(標準)時 シャットダウン
