Thermoflagger™の基本動作
微小な定電流をPTCサーミスターに供給して、抵抗（温度）変化を検知します。

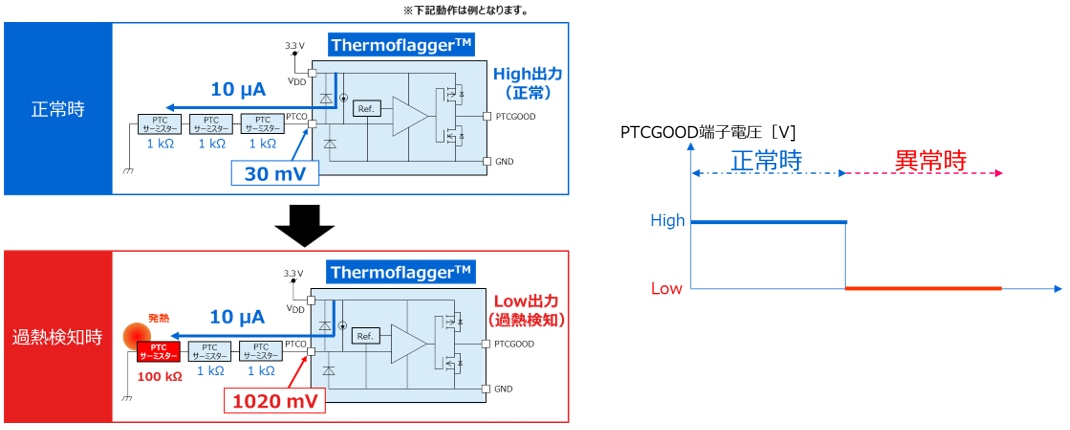

左図がICの内部ブロック図です。
ICは定電流源、基準電圧源、コンパレーター、FLAG機能を持っております。
次に簡単に動作について説明いたします。
正常時、PTCサーミスターの抵抗値は比較的低いため、PTCO端子電圧と低く、PTCGOOD端子は”High”を出力します。
過熱検知時にはPTCサーミスターの抵抗値が急上昇して高抵抗となるため、PTCO端子電圧は高く、PTCGOOD端子は”Low”を出力します。
このようにThermoflagger™とPTCサーミスターを組み合わせることで過熱監視ソリューションを構築できます。
