Thermoflagger™とは？
PTCサーミスターと組み合わせて、シンプルに過熱監視を行うICです。
Thermoflagger™はPTCサーミスターの特性変化を検知してFLAG信号を出力します。
本ICには、複数のPTCサーミスターを直列に接続することができるため、幅広いポジションの過熱検知が可能となります。
簡単に過熱監視ソリューションが構築できます。

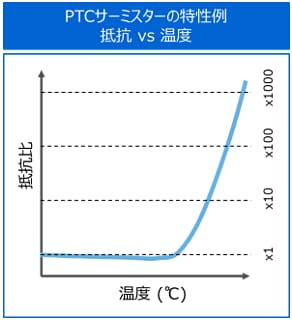

PTCサーミスター（※）とは、ある一定の温度を超えると抵抗値が上昇する電子部材です。
※Positive Temperature Coefficient（正の温度係数）の略。
製品ラインアップ一覧です。
今後の様々な耐圧、パッケージでラインアップを拡大予定です。
製品名 |
PTCO出力電流 |
PTCサーミスター |
FLAG信号 |
FLAG信号出力タイプ （注2） |
|---|---|---|---|---|
1μA |
4.7kΩ ～ 10kΩ |
- |
プッシュプル |
|
1μA |
4.7kΩ ～ 10kΩ |
✔ |
プッシュプル |
|
10μA |
470Ω ～ 1kΩ |
- |
プッシュプル |
|
10μA |
470Ω ～ 1kΩ |
✔ |
プッシュプル |
|
1μA |
4.7kΩ ～ 10kΩ |
- |
オープンドレイン |
|
1μA |
4.7kΩ ～ 10kΩ |
✔ |
オープンドレイン |
|
10μA |
470Ω ～ 1kΩ |
- |
オープンドレイン |
|
| TCTH022BE | 10μA | 470Ω ～ 1kΩ | ✔ | オープンドレイン |
[注1] PTCO出力電流は過熱監視ICからPTCサーミスターに供給する定電流です。
[注2] 過熱監視ICが異常を検知した際にFLAG信号を出力します。プッシュプルタイプは縦積みにしたMOSFET2個で構成され、出力電流の流れ込み、流れ出しどちら向きでも流せます。オープンドレインタイプはMOSFET1個で構成され、出力電流の流れ込み一方向のみとなります。
